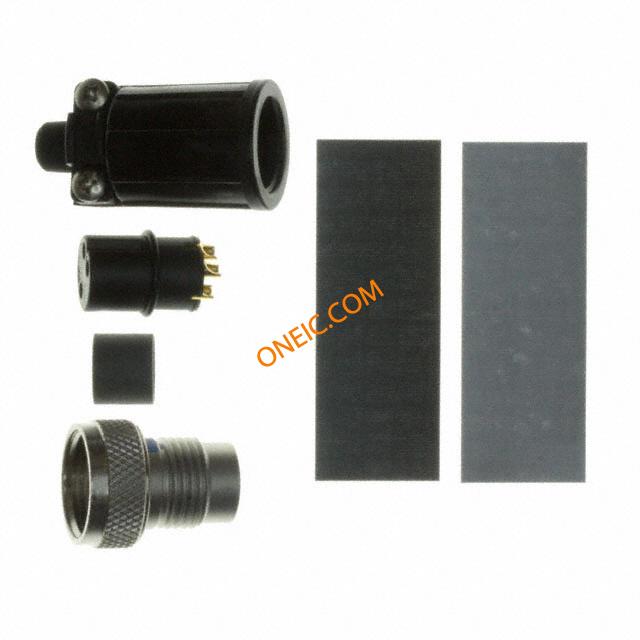

SF6382-3SG-520

制造商	Switchcraft, Inc.
描述	Standard Circular Connector Cable Mt. 3#16 Skt Mini-Shield Conn Circular SKT 3 POS Solder Cup ST Cable Mount 3 Terminal 1 Port CONN PLUG 3POS CABLE SKT CABLE3#16SKTMINISHLD
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

商标名	Mini-Con-X	产品类别	Standard Circular Connector
标准包装数量	25	工厂包装数量	25

合规参数

RoHS

Lead free / RoHS Compliant

欧盟RoHS

Compliant

电气参数

额定电压

600VAC/DC

最大额定电流

13 A

机械参数

直径	19.3	包装方式	Bulk
出线方向	No	方向	Keyed
外壳样式	Receptacle	端接方式	Solder Cup
触头类型	3Signal	安装类型	Cable Mount
外壳镀层	Nickel	连接器类型	Plug, Female Sockets
接触镀层	Gold Over Nickel	紧固类型	Threaded
安装样式	Free Hanging	外壳材料（壳体）	Metal
触头材料	Copper Alloy	总长度	50.8
端接样式	Solder Cup	第一触头极性	SKT
触点数	3	位数	3
外壳材料及表面处理	Copper, Nickel Plated

产品信息

类型	Circular	系列	Mini-Con-X
产品特性	Cable Clamp, Shielded	产品子类型	Connectors

环境参数

防护等级

IP66/68 - Dust Tight, Water Resistant, Waterproof

工作温度

-40°C ~ 115°C

文档与媒体

PDF 文档

SF Mini-Con-X Connector Series

相关型号

SF7381-3PG-3ES

Conxall / Switchcraft

Standard Circular Connector Panel Mt. 3#16 Pin Mini-Shield PC Tail Conn Circular PIN 3 POS Solder ST Panel Mount 3 Terminal 1 Port CONN RCPT 3POS PNL MNT PIN PANELMINISHLD3#16PCTAIL

¥76.2960

详情

暂无图片

6283-513

Conxall / Switchcraft

Standard Circular Connector MINI-CON GROMMET LNG Standard Circular Connectors MINI-CON GROMMET LNG MINI CON-X GROMMET LONG MINICON-XGROMMETLONG

¥3.9644

详情

暂无图片

6283-522

Conxall / Switchcraft

Standard Circular Connector MINI-CON GROMMET LNG MINI CON-X GROMMET LONG MINICON-XGROMMETLONG

¥5.3720

详情

暂无图片

6282

Conxall / Switchcraft

Standard Circular Connector MINI COUPLING RING MINI COUPLING RING MINICOUPLINGRING

¥2.0645

详情

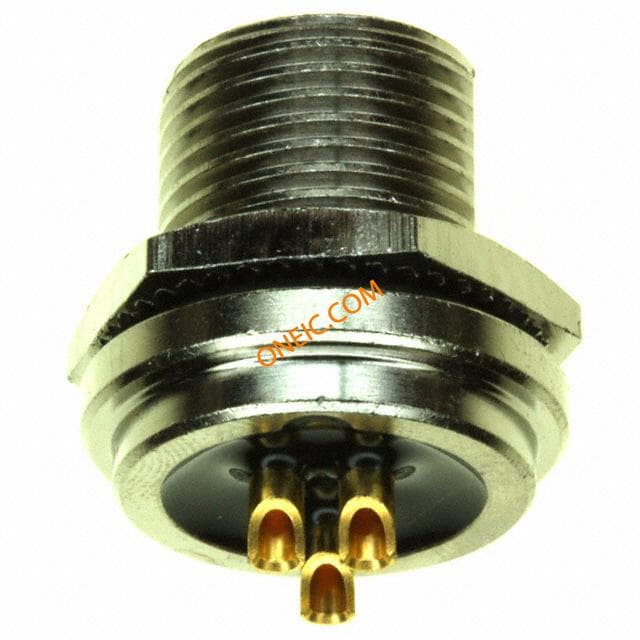

SF7382-3PG-3ES
