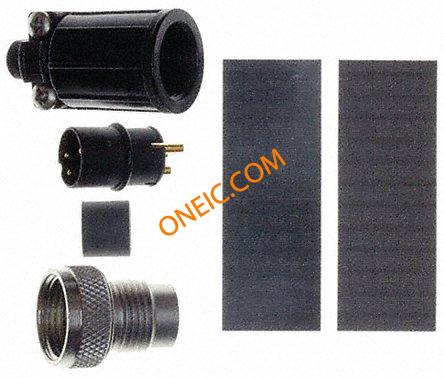

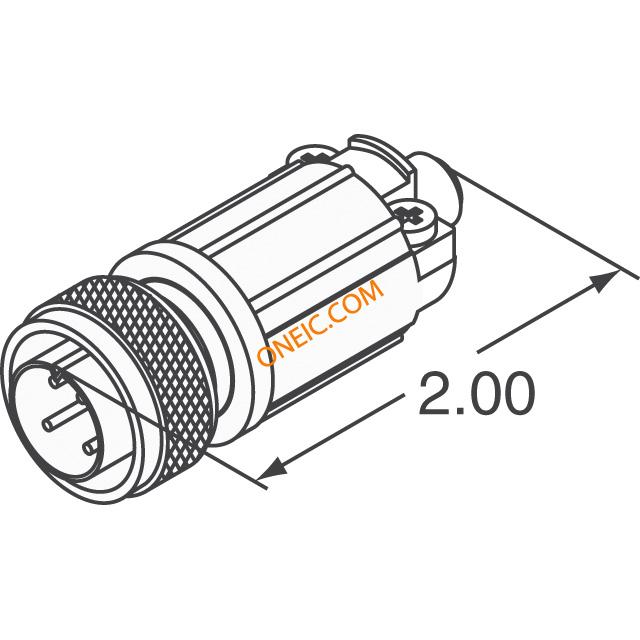

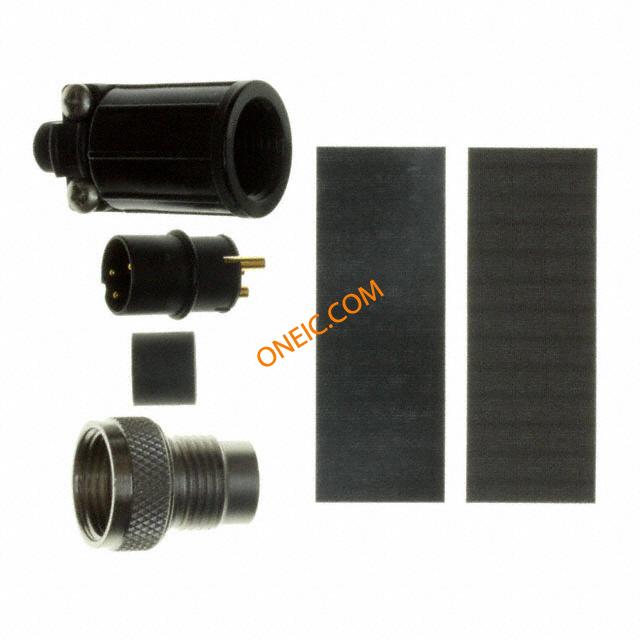

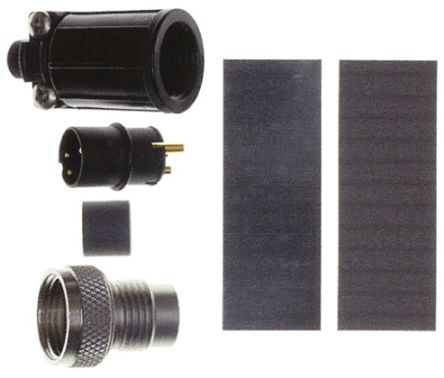

SF6282-3PG-520

制造商	Switchcraft, Inc.
描述	Standard Circular Connector Cable Mt. 3#20 Pin Mini-Shield Solder Conn Circular PIN 3 POS Solder Cup ST Cable Mount 3 Terminal 1 Port CONN PLUG 3POS CABLE PIN Mini con, Shielded,cable mount,3W,pin Minicon,Shielded,cablemount,3W,pin CABLE3#20PINMINI-SHLD Switchcraft MINI-CON-X 系列 3路电缆安装直向连接器插头 , 公触点
分类	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

商标名	Mini-Con-X	产品类别	Standard Circular Connector
标准包装数量	25	工厂包装数量	25

合规参数

RoHS

Lead free / RoHS Compliant

欧盟RoHS

Compliant

电气参数

额定电压

600VAC/DC

最大额定电流

7.5A

机械参数

外形尺寸(长x宽)	19.3mm	直径	19.3
包装方式	Bulk	出线方向	No
外壳尺寸	19.3mm	方向	Keyed
外壳样式	Plug	端接方式	Solder Cup
触头类型	3Signal	安装类型	Cable Mount
外壳镀层	Nickel	连接器类型	Plug, Male Pins
接触镀层	Gold Over Nickel	紧固类型	Threaded
安装样式	Free Hanging	外壳材料（壳体）	Metal
触头材料	Copper Alloy	壳体材料	Nylon
总长度	50.8	端接排数	焊接
端接样式	Solder Cup	第一触头极性	PIN
触点数	3	位数	3
外壳材料及表面处理	Copper, Nickel Plated	静电放电屏蔽	是

产品信息

类型	Circular	连接器性别	Male
系列	MINI-CON-X	产品特性	Cable Clamp, Shielded
产品子类型	Connectors

环境参数

密封等级	IP66, IP68	防护等级	IP66/68 - Dust Tight, Water Resistant, Waterproof
工作温度	-40°C ~ 115°C

文档与媒体

PDF 文档

SF Mini-Con-X Connector Series
