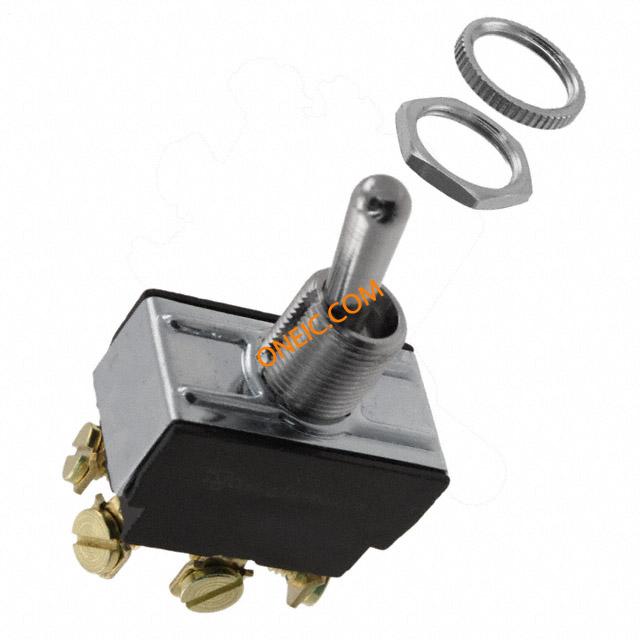

2GL54-73

制造商	Carling Technologies, Inc.
描述	Switch Toggle ON None ON DPDT Bat Toggle Screw 15A 250VAC Panel Mount with Threads SWITCH TOGGLE DPDT 15A 125V Switch; Toggle; Heavy Duty; AC Rated; DPDT; On-None-On; Screw Terminals Toggle Switches DPDT ON NONE ON SWITCH, TOGGLE, DPDT, 15A, 125V Switch,Toggle,HeavyDuty,ACRated,DPDT,On-None-On,ScrewTerminals Toggle Switch Contact Configuration: DPDT Switch Function: On-None-On Actuator Type: Bat Actuator Length: 17.45mm Mounting Type: Panel Mount Termination: screw term.
分类	开关拨动开关标准拨动开关

对参数有疑问？问 AI 助手

商业参数

交货时间	28 Days	子类别	Switch Toggle
产品类别	Toggle Switches	标准包装数量	Bulk

合规参数

RoHS	Lead free / RoHS Compliant	标准	ULListed,CSACertified
海关税号	85365005

电气参数

电路	DPDT	操作方式	OnNoneOn
额定电压	125V	极数	2
开关功能	On-On	介电强度	1000V
最大额定电流	15@125VAC A	最大触点电流	:15A
最小输入电压	250 V	开关功能/额定值	ON None ON
连接器类型 - 电压输入	:Screw	额定交流电压（相对地/中性线）	:125V

机械参数

重量	0.036	包装方式	Bulk
端接方式	Screws	触点形式	DPDT
外壳表面处理	Unsealed	致动器类型	Standard Round
安装类型	Panel Mount with Threads	端子类型	Screw
衬套螺纹	15/32-32	接触镀层	Nickel
安装样式	Panel	执行器长度	17.45mm
触头材料	Silver	端接样式	Screw Terminal
按钮样式/尺寸	:Bat	位数	2
衬套/护套类型	15/32-32	安装孔直径	12.7 mm
开关驱动电平	DPDT	典型触点布局	:DPDT
面板开孔尺寸（外形）	Circular - 12.70mm Dia	第一连接器安装类型	:-

产品信息

类型	Toggle	系列	G
照明类型	Non-Illuminated	电气寿命	50,000 Cycles
行业别名	2GL54-73	应用细节	Easilyintegrate

环境参数

密封等级	Unsealed	机械寿命	100000 Cycles
工作温度	0 to 85 °C	结工作温度	+85°C

文档与媒体

PDF 文档

Carling-TS-G-Series.pdf

PDF 文档

G-SeriesSW_Details_%26_COS.pdf

PDF 文档

G Series Toggle Switches
