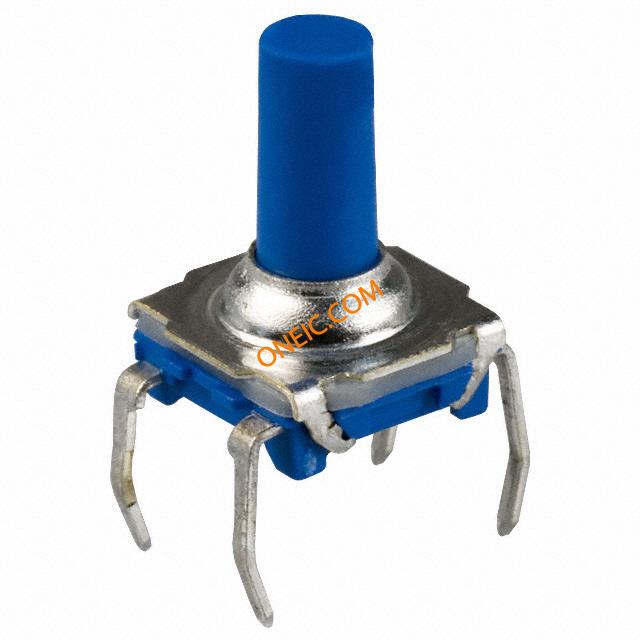

KSL0M411LFT
| 制造商 | C&K Components, Inc. |
| 描述 | Tactile Switches SPST Rnd Bttn PC 0.05A 32VDC 1W Switch Tactile N.O. SPST Round Button PC Pins 0.05A 32VDC 1VA 100000Cycles 3N Thru-Hole Bulk SWITCH TACTILE SPST-NO 0.05A 32V SWITCH, SPST, 0.05A, 32VDC,3N, SMD |
| 分类 |
商业参数
| 零件号别名 | LFT Y33A41135FP Y33A41135FPLFT | 产品类别 | Tactile Switches |
| 标准包装数量 | 250 | 工厂包装数量 | 250 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85365011 |
电气参数

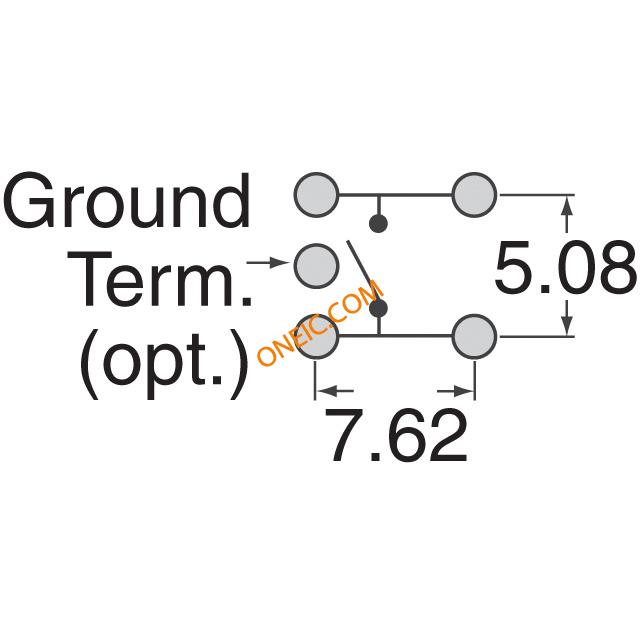

| 电路 | SPST-NO | 最大功率 | 1 W |
| 额定功率 | 1 VA | 额定电压 | 32 V |
| 开关功能 | Off-Mom | 最大额定电流 | 50 mA |
| 最大触点电流 | :50mA | 开关功能/额定值 | N.O. |
| 触点额定值 @ 电压 | 0.05A @ 32VDC | 连接器类型 - 电压输入 | :Solder |
| 供电电压 (Vcc/Vdd) | :32V | 直流反向电压（Vr）（最大） | 32V |
机械参数
| 密封 | Total | 深度 | 8.2 mm |
| 高度 | 9.9 mm | 重量 | 0.045 |
| 外形尺寸(长x宽) | 7.40mm x 7.40mm | 包装方式 | Bulk |
| 触点形式 | SPST | 致动器类型 | Standard |
| 安装类型 | Through Hole | 开关行程 | 0.60mm |
| 端子类型 | PC Pins | 连接器类型 | No |
| 接触镀层 | Silver | 安装样式 | Through Hole |
| 执行器长度 | 6.2 mm | 操作力 | 300gf |
| 触头材料 | Silver | 总长度 | 7.4 mm |
| 端接样式 | PC Pin | 按钮样式/尺寸 | Round Button |
| 执行器方向 | Top Actuated | 开关驱动电平 | SPST |
| 典型触点布局 | :SPST-NO | 照明类型及颜色 | Not Required |

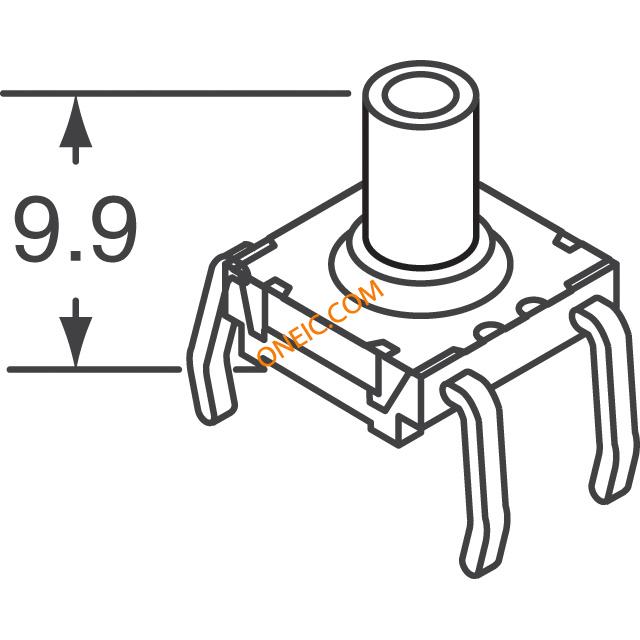

| 执行器距PCB垂直高度 | 9.90mm | ||
产品信息
| 系列 | KSL | 照明类型 | Non-Illuminated |
环境参数
| 机械寿命 | 100,000 Cycles | 防护等级 | IP60 - Dust Tight |
| 工作温度 | -40°C ~ 90°C | ||
