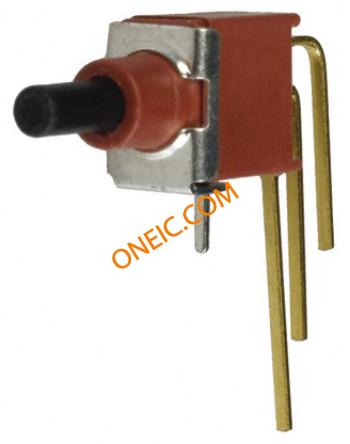

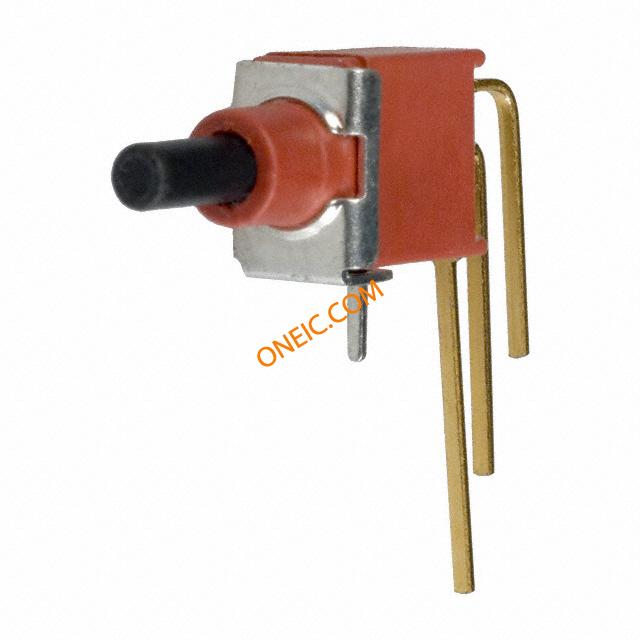

EP12SD1AVBE
| 制造商 | MODELCRAFT |
| 描述 | Switch Push Button ON Mom SPDT Round Plunger 20VAC 20VDC 0.4VA Momentary Contact PC Pins Thru-Hole Pushbutton SWITCH PUSH SPDT 0.4VA 20V SPDT r/a verticalmount pushbutton switch Pushbutton Switches SPDT SWITCH, SPDT, HORIZ Switch,Pushbutton,SPDT,On-(On),.4A,20VAC,20VDC,Momentary,PC Switch: push-button; 1-position; SPDT; 0.02A/20VAC; 0.02A/20VDC sale |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 50 | 交货时间 | 56 Days |
| 单位包装 | 1 | 子类别 | Switch Push Button |
| 产品类别 | Pushbutton Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85365007 |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电路 | SPDT | 最大功率 | 0.4 W |
| 额定功率 | 0.4@20VAC 20VDC VA | 额定电压 | 20 V |
| 开关功能 | On-Mom | 开关电压 | ON-(ON) |
| 接触电阻 | :20mohm | 额定交流电压 | 20V VAC |
| 最大额定电流 | 0.4VA (AC/DC) | 最小输入电压 | 20 |
| 开关功能/额定值 | ON Mom | 触点额定电流 | 0.4 VA @ 20 V ac/dc |
| 连接器类型 - 电压输入 | :Solder | 供电电压 (Vcc/Vdd) | :20V |
| 直流击穿电压（标称） | 20V VDC | 交流触点额定值（阻性负载） | 0.02 A / 20 VAC |
| 直流触点额定值（阻性负载） | 0.02 A / 20 VDC | 额定交流电压（相对地/中性线） | :20V |
机械参数
| 深度 | 24.565 mm | 宽度 | :6.22mm |
| 高度 | 8.77 mm | 长度 | :8.13mm |
| 重量 | 0.002 | 包装方式 | Tray |
| 引脚样式 | for PCB, angled | 触点形式 | SPDT |
| 高度（最大） | :8.13mm | 致动器类型 | Round, Plunger |
| 安装类型 | Through Hole | 端子类型 | PC Pins |
| 执行器颜色 | black | 接触镀层 | Gold/Nickel |
| 安装样式 | Through Hole | 触头材料 | Copper Alloy |
| 壳体材料 | Nylon, Glass Filled | 总长度 | 6.22 mm |
| 包装数量 | 100 | 执行器材料 | Thermoplastic Polyester|(Glass/Ny... |
| 端接样式 | PC Pin | 连接器颜色 | :Red |
| 面板开孔形状 | :4.6mm | 按钮样式/尺寸 | Round Plunger |
| 位数 | :30000 | 按钮/帽颜色 | Black |
| 安装孔直径 | Ø5mm | 开关驱动电平 | SPDT |
| 典型触点布局 | SPDT | 照明类型及颜色 | Not Required |
| 触点材料 - 镀层 | gold plated | ||
产品信息
| SPG | 100 | 类型 | Standard |
| 系列 | EP | 产品特性 | Epoxy Sealed Terminals |
| 功能 | Momentary Contact | 开关类型 | push-button |
| 电气寿命 | 30,000 Cycles | 单元数量 | 1 |
| 行业别名 | EP12SD1AVBE | 触点配置 | SPDT |
| 适用产品/相关产品 | EP12SD1AVKE | ||
环境参数
| 密封等级 | Epoxy | 防护等级 | IP57 - Dust Protected, Waterproof |
| 工作温度 | -30 to 85 °C | 结工作温度 | 85C |
