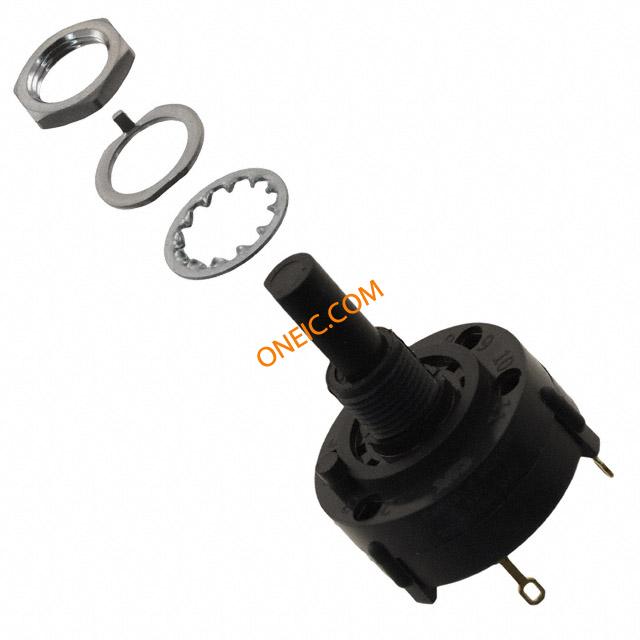

点击放大查看
商业参数
| 最小起订量 | 50 | 单位包装 | 1 |
| 产品类别 | Rotary Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定功率 | 0.4@20VAC 20VDC VA | 额定电压 | 20 V |
| 额定交流电压 | 20V VAC | 最大额定电流 | 2.5 A |
| 最小输入电压 | 20 | 开关功能/额定值 | N.O./N.C. |
| 触点额定值 @ 电压 | 2.5A @ 125VAC | 直流击穿电压（标称） | 20V VDC |
机械参数
| 深度 | 26.19 mm | 高度 | 41.54 mm |
| 包装方式 | Tray | 方向 | Vertical |
| 触点形式 | SP | 触头类型 | Non Shorting |
| 致动器类型 | Flatted (6.35mm dia) | 触点形状 | 90 deg |
| 安装类型 | Panel Mount | 端子类型 | Solder Lug |
| 行程角度 | 90° | 接触镀层 | Gold/Nickel |
| 安装样式 | Panel | 触头材料 | Copper Alloy |
| 总长度 | 26.19 mm | 执行器材料 | Glass/Nylon 6/6 |
| 端接样式 | Solder Lug | 按钮样式/尺寸 | Flatted Shaft |
| 位数 | 4 | 开关驱动电平 | SP4T |
| 照明类型及颜色 | Not Required | 每层极数 | 1 |
| 外壳与棱镜材料 | N/A/(Glass/Nylon 6/6) | ||
产品信息
| 系列 | A | 电气寿命 | 300000 |
| 叠数 | 1 | 每层电路数 | SP4T |
| 转换前位置数 | 4 | ||
环境参数
| 工作温度 | -30 to 85 °C | 结工作温度 | 85C |
