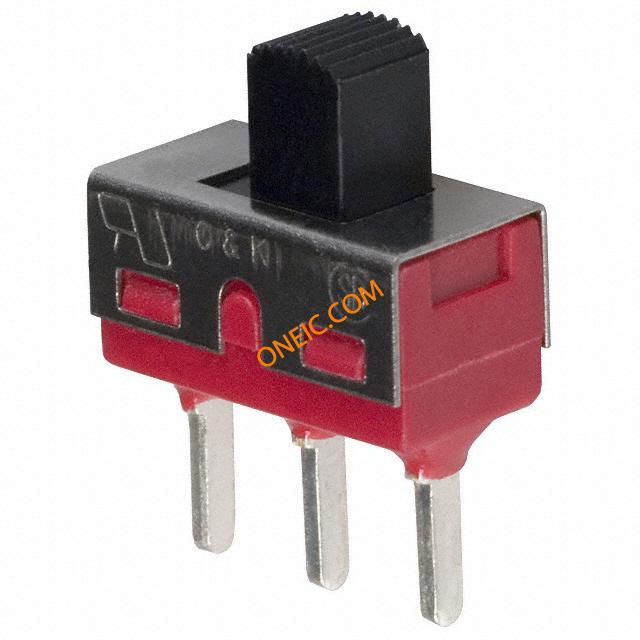

1101M2S3CQE2
| 制造商 | Analog Devices, Inc. |
| 描述 | Switch Slide ON None ON SPDT Top Slide 6A 250VAC 28VDC PC Pins Thru-Hole Slide Switches SP ON-NONE-ON PTH AG SWITCH SLIDE MINI SPDT PC 120V PCB Slide Switch SPDT On-None-On 6 A @ 120 V ac, 6 A @ 28 V dc Slide SWITCH, SPDT, ON-ON, 6A, 120VAC, THT Switch,Slide,PCTerminal,SPST,ON-NONE-OFF,0.4VAMAX@120VACORVDCMAX C&K SWITCH C & K 单刀双掷 印刷电路板 滑动开关, 开 - 开, 6 A@ 120 V 交流，6 A@ 28 V 直流 SLIDE SPDT ON-ON THT PCB |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 42 Days | 子类别 | Switch Slide |
| 产品类别 | Slide Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | ULListed |
| 海关税号 | 85365007 | ||
电气参数
| 电路 | SPDT | 操作方式 | On-None-Off |
| 核心电压 | :250V | 额定电压 | 28 V |
| 极数 | 1 | 开关功能 | ON - NONE - ON |
| 接触电阻 | 10mΩ | 额定交流电压 | 250V VAC |
| 最大额定电流 | 6@120VAC 28VDC A | 最大触点电流 | :6A |
| 绝缘电阻 | 10^9Ohms(Min.) | 最小输入电压 | 250 V |
| 开关功能/额定值 | ON None ON | 触点额定电流 | 6 A @ 120 V ac, 6 A @ 28 V dc |
| 触点额定值 @ 电压 | 6 A at 120 V, 28 V | 供电电压 (Vcc/Vdd) | :28V |
| 直流击穿电压（标称） | 28V VDC | ||
机械参数

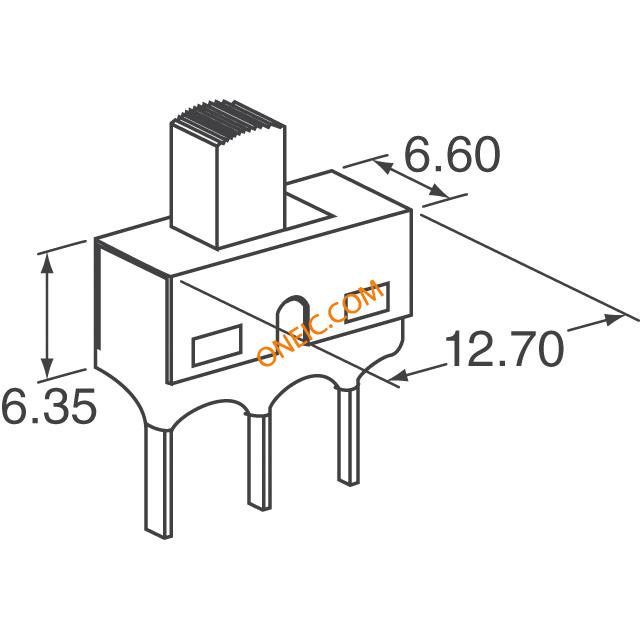

| 深度 | 6.6 mm | 高度 | 12.98 mm |
| 重量 | 0.0011 | 包装方式 | Bulk |
| 本体表面处理 | Miniature | 方向 | Vertical |
| 端接方式 | PCBPins | 重量（g） | 1.60000 |
| 触点形式 | SPDT | 致动器类型 | Nylon |

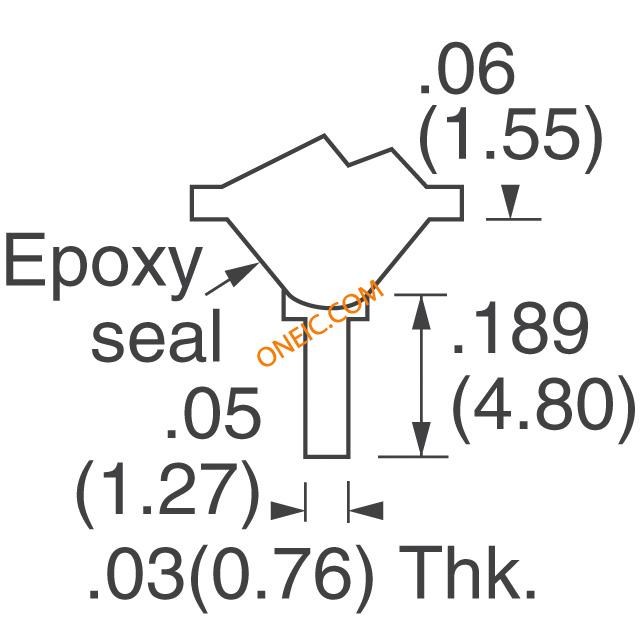

| 安装类型 | Through Hole | 端子类型 | PC Pins |
| 接触镀层 | Silver | 安装样式 | Through Hole |
| 本体材料 | DAPCase,StainlessSteelHousing,NylonActuator,EpoxySealTerminal | 触头材料 | Coin Silver |
| 壳体材料 | N/A/Stainless Steel | 总长度 | 12.7 mm |
| 执行器直径 | 0.152in.Lx0.200in.H | 执行器材料 | Nylon |
| 端接样式 | PC Terminals | 按钮样式/尺寸 | Top Slide |
| 位数 | 3 | 安装孔直径 | 0.094In. |
| 开关驱动电平 | SPDT | 典型触点布局 | SPDT |
| 外壳与棱镜材料 | N/A/Stainless Steel | 第一连接器安装类型 | :Through Hole |
产品信息
| 类型 | Miniature | 系列 | 1000 |
| 制造商全称 | 1000Series | 电气寿命 | 40000 |
| 适用产品/相关产品 | 1101M2S3CKE21101M2S3CME2 | ||
环境参数
| 工作寿命 | 40000Cycles | 工作温度 | -30 to 65 °C |
| 结工作温度 | 65C | ||
