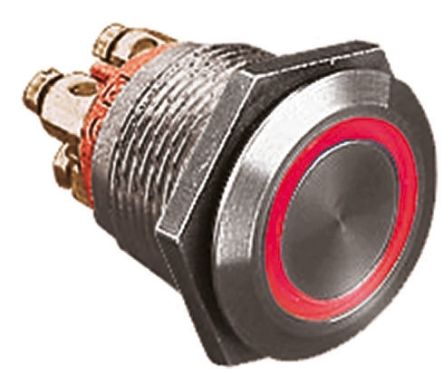

MPI002/TERM/D4
| 制造商 | |
| 描述 | SWITCH PUSH SPST-NO 0.05A 24V Switch,PB,vandal res,ring red/blue,IP66 Switch Push Button SPST Flush Round Button 0.05A 24VDC Screw Panel Mount SWITCH, VR, ILLUM, RED/BLUE Switch,RingIlluminated;Red/Blue;S.P.PushtoMake;50mA;24Vd.c.Max;ScrewTerm. Bulgin SP 按钮开关, 0.05 A@ 24 V 直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 25 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85365080 |
电气参数
| 电路 | SPST-NO | 操作方式 | PushtoMake |
| 所用LED | Noin-seriesresistorfittedtoLEDcircuit.Usermustconnectain-seriescurrentlimitresistordeterminedbyinputvoltage,LEDforwardvoltageandLEDforwardcurrent.Pleaserefertodatasheetfordetails. | 额定电压 | 24V |
| 极数 | 1 | 开关功能 | Off-Mom |
| 接触电阻 | :100mohm | 介电强度 | >2kV(ContacttoPanel),1500V(ContacttoContact) |
| 最大额定电流 | 50mA (DC) | 最大触点电流 | :50mA |
| 绝缘电阻 | :1000Mohm | 开关功能/额定值 | :Off-(On) |
| 触点额定电流 | 0.05 A @ 24 V dc | 连接器类型 - 电压输入 | :Screw |
| 供电电压 (Vcc/Vdd) | :24V | 标称照明电压 | 2.0, 3.6 VDC |
| 直流正向电流（If）（最大） | :20mA | ||
机械参数
| 深度 | :30.3mm | 长度 | :31mm |
| 重量 | 0.23 | 直径 | :22mm |
| 包装方式 | Bulk | 端接方式 | Screws |
| 致动器类型 | Round, Button, Flush | 安装类型 | Panel Mount, Front |
| 端子类型 | :Screw | 安装样式 | Panel |
| 操作力 | :12N | 端接样式 | Screw Terminal |
| 连接器颜色 | :Red / Blue | 照明颜色 | :Blue, Red |
| 面板开孔形状 | :19.2mm | 位数 | :35000 |
| 按钮/帽颜色 | Silver | 安装孔直径 | 19.2mm |
| 典型触点布局 | SP | 面板开孔尺寸（外形） | Circular - 19.20mm Dia |
| 照明类型及颜色 | LED, Red/Blue | ||
产品信息
| 类型 | Vandal Resistant, Illuminated | 系列 | :MPI002 |
| 产品特性 | Stainless Steel | 电气寿命 | 35,000 Cycles |
环境参数
| 机械寿命 | 750,000 Cycles | NEMA 机架尺寸 | :IP66 |
| 开关次数 | :750000 | 防护等级 | IP66 - Dust Tight, Water Resistant |
| 工作温度 | -30°C ~ 70°C | ||
