点击放大查看

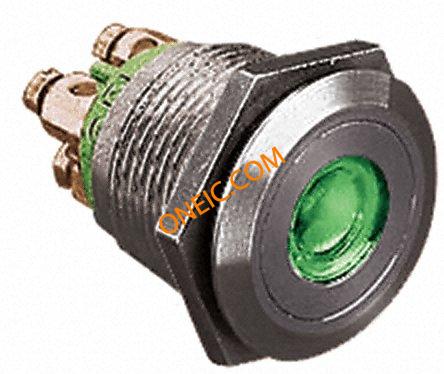

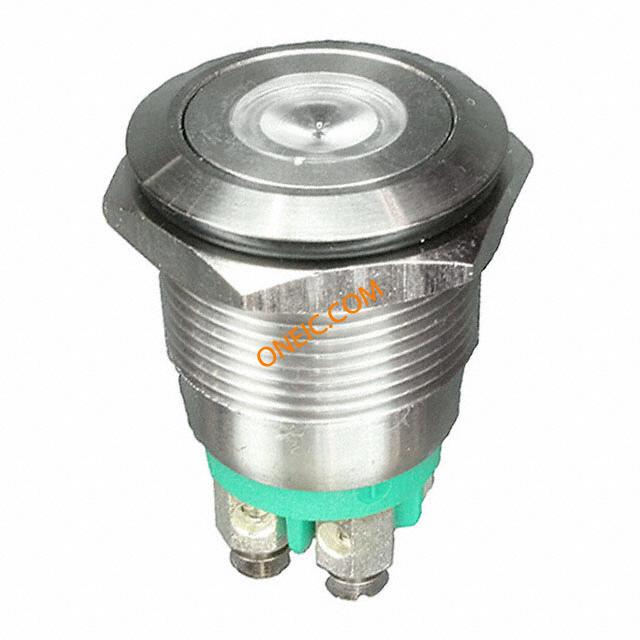

MPI001/TERM/GN
| 制造商 | |
| 描述 | SWITCH PUSH SPST-NO 0.05A 24V Switch,PB,vandal res,dot green,IP66 Pushbutton Switches GRN DOT SCREW TERM Switch Push Button SPST Flush Round Button 0.05A 24VDC Screw Panel Mount SWITCH, VANDAL RESISTANT, SPST, 50mA SWITCH, ILLUM GREEN Switch,DotIlluminated;Green;S.P.PushtoMake;50mA;24Vd.c.Max;ScrewTerm. |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Pushbutton Switches | 标准包装数量 | 1 |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85365005 |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电路 | SPST-NO | 操作方式 | PushtoMake |
| 所用LED | Noin-seriesresistorfittedtoLEDcircuit.Usermustconnectain-seriescurrentlimitresistordeterminedbyinputvoltage,LEDforwardvoltageandLEDforwardcurrent.Pleaserefertodatasheetfordetails. | 额定电压 | 24 V |
| 极数 | 1 | 开关功能 | ON - OFF |
| 接触电阻 | :100mohm | 介电强度 | >2kV(ContacttoPanel),1500V(ContacttoContact) |
| LED正向电压 | :3.0V | 最大额定电流 | 50 mA |
| 最大触点电流 | :50mA | 绝缘电阻 | :1000Mohm |
| 开关功能/额定值 | :(On) | 触点额定电流 | 0.05 A @ 24 V dc |
| 触点额定值 @ 电压 | :50mA | 连接器类型 - 电压输入 | :Screw |
| 供电电压 (Vcc/Vdd) | :24V | 标称照明电压 | 3.5 VDC |
| 直流正向电流（If）（最大） | :20mA | ||
机械参数
| 颜色 | :Green | 深度 | :11mm |
| 长度 | :31mm | 重量 | 0.027 |
| 直径 | :22mm | 包装方式 | Bulk |
| 端接方式 | Screws | 触点形式 | SPST |
| 致动器类型 | Round | 安装类型 | Panel Mount, Front |
| 端子类型 | :Screw | 接触镀层 | Gold |
| 安装样式 | Panel | 操作力 | :12N |
| 触头材料 | GoldPlated | 壳体材料 | Stainless Steel |
| 刀片材料 | CopperAlloy | 端接样式 | Screw |
| 连接器颜色 | :Green | 照明颜色 | :Green |
| 面板开孔形状 | :19.2mm | 按钮/帽颜色 | :Natural |
| 安装孔直径 | 19.2mm | 典型触点布局 | SP |
| 面板开孔尺寸（外形） | Circular - 19.20mm Dia | 照明类型及颜色 | LED, Green |
产品信息
| 类型 | Vandal Resistant, Illuminated | 系列 | MPI |
| 产品特性 | Stainless Steel | 电气寿命 | 35,000 Cycles |
环境参数
| 额定寿命 | 750000(Min.) | 机械寿命 | 750,000 Cycles |
| NEMA 机架尺寸 | :IP66 | 工作寿命 | 35000(Min.) |
| 防护等级 | IP66 - Dust Tight, Water Resistant | 工作温度 | +70°C |
| 光通量 @ 电流/温度 | :1500mcd | ||
