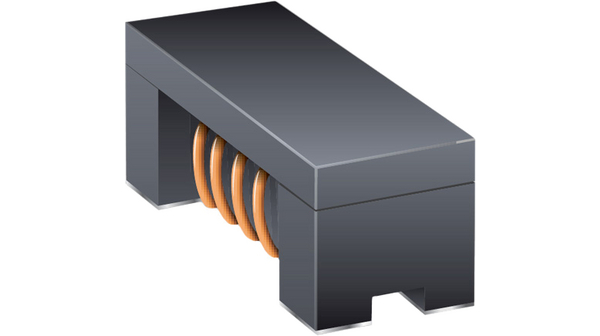

SRF3216-102Y
| 制造商 | Bourns, Inc. |
| 描述 | Ind Common Mode Chip Wirewound 1KOhm 25% 100MHz Ferrite 230mA 1206 T/R Common Mode Chokes Dual 1kOhm 100MHz 230mA 1Ohm DCR SMD T/R INDUCTOR COMMON MODE 1000OHM 25% Common Mode Filters / Chokes CMC Inductors FILTER, 0.23A, 50VDC, SMD Inductor, SMD 1 kOhm 230 mA ±25%, SRF3216-102Y, Bourns Bourns SRF3216 系列 铁氧体芯材 绕线贴片电感器, 100 μH ±25%, 230mA Idc |
| 分类 |
商业参数
| 产品 | Inductors | 其他名称 | SRF3216-102YCT |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | Tape & Reel |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045095 |
电气参数
| 电流 | 230mA | 阻抗 | 1 KOhm |
| 容差 | 25 % | 滤波器类型 | Power or Data Line |
| 量程（°/s） | :BOURNS - SRF3216 Series | 测试频率 | 100 MHz |
| 额定电压 | 50VDC | 直流电阻（DCR） | 1 Ohm Max |
| 击穿电压 | 125VDC | 最大额定电流 | 230 mA |
| 绝缘电阻 | :10Mohm | 直流电阻（DCR）（最大） | :1ohm |
| 直流正向电流（If）（最大） | 230 mA | 初始电阻（最小） | 1 Ohm |
机械参数
| 深度 | 1.8 mm | 宽度 | 1.6 mm |
| 高度 | 2.2 mm | 重量 | 0.0008 |
| 包装方式 | Tape and Reel | 高度（最大） | 0.087" (2.20mm) |
| 磁芯材料 | Ferrite | 安装类型 | Surface Mount |
| 连接器类型 | :SMD | 引脚数 | :4 |
| 封装形式 | 1206 | 总长度 | 3.4 mm |
| 尺寸/外形 | 0.126" L x 0.063" W (3.20mm x 1.60mm) | 端接样式 | SMD/SMT |
产品信息
| 类型 | Common Mode Chip | 系列 | SRF3216 |
| 配置 | Dual | 线路数量 | 2 |
环境参数
| 工作温度 | -55°C ~ 125°C | ||
