点击放大查看

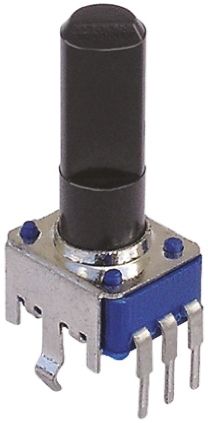

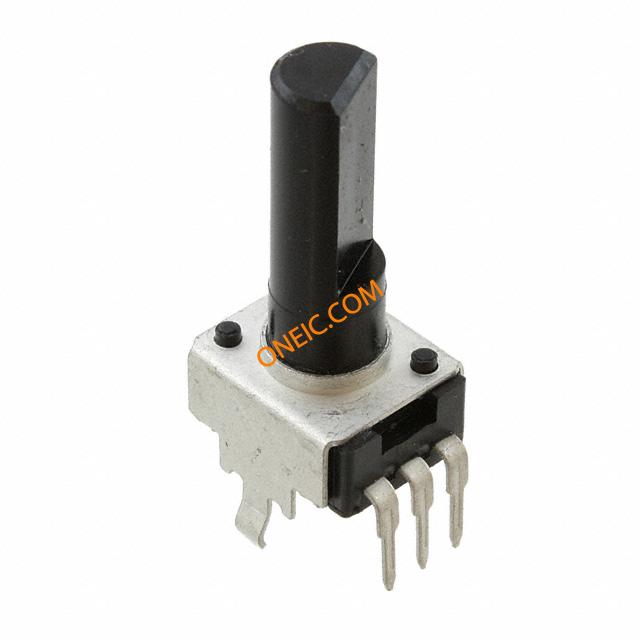

PTV09A-4225F-B104
| 制造商 | Bourns, Inc. |
| 描述 | Res Carbon Film POT 100K Ohm 20% 1/20W 1(Elec)/1(Mech)Turn 6mm (11.4 X 12.65 X 28.8mm) Pin Bracket Mount/Through Hole Res Carbon Film POT 100K Ohm 20% 0.05W(1/20W) 1(Elec)/1(Mech)Turn 6mm (11.4 X 12.5 X 28.8mm) Pin Bracket Mount/Through Hole POT 100K OHM 9MM SQ .05W CARB Potentiometers 100K LINEAR 20% Bourns PTV09 系列 100kΩ ±20% 线性 线性电位器 , 0.05W, 6.8 mm 直径轴, 水平/后部安装 |
| 分类 |
商业参数
| 产品 | Potentiometer | 其他名称 | PTV09A4225FB104 |
| 产品类别 | Potentiometers | 标准包装数量 | Bulk |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 容差 | 20 % | 电阻 | 100 KOhm |
| 元件类型 | Carbon | 功率（瓦） | 0.05W, 1/20W |
| 额定功率 | 1/20 W | 电阻值（欧姆） | 100k |
| 工作频率 | 1 | 初始电阻（最小） | 100kΩ |
机械参数
| 深度 | 28.8mm | 锥度 | Linear |
| 高度 | 12.5mm | 长度 | 10mm |
| 旋转范围 | 280° | 包装方式 | Tray |
| 本体尺寸 | Rectangular - 0.433" x 0.386" Face x 0.299" L (11.00mm x 9.80mm x 7.60mm) | 轴细节 | Flatted / D |
| 致动器类型 | Flatted Shaft | 安装类型 | Bracket Mount/Through Hole |
| 安装样式 | Through Hole | 轴直径 | 6 mm |
| 端子样式 | PC 引脚 | 执行器长度 | 0.984" (25.00mm) |
| 轴径 | 6.8 mm | 总长度 | 11.4 |
| 尺寸/外形 | 10 x 28.8 x 12.5mm | 执行器直径 | 0.236" (6.00mm) |
| 端接样式 | Pin | 电阻材料 | Carbon |
| 安装孔直径 | 9.1mm | 轴和轴承长度 | 25 mm |
产品信息
| 类型 | Potentiometer | 系列 | PTV09 |
| 功能 | Y | 技术 | Carbon Film |
| 调节方式 | Top Adjustment | 圈数 | 1(Elec)|1(Mech) Turns |
| 类型属性 | 线性 | ||
环境参数
| 工作温度 | -10 to 50 °C | ||
