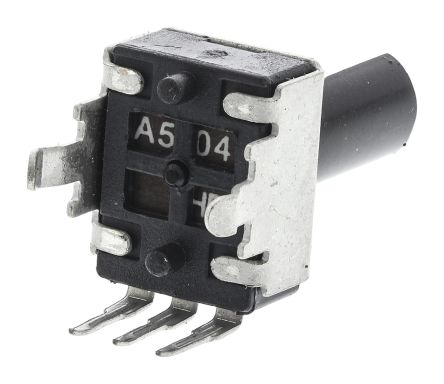

点击放大查看

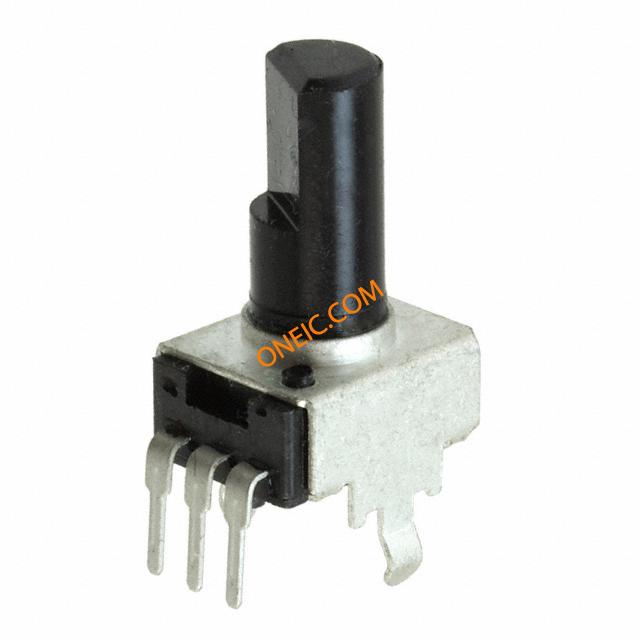

PTV09A-4020F-A504
| 制造商 | Bourns, Inc. |
| 描述 | Res Carbon Film POT 500K Ohm 20% 1/20W 1(Elec)/1(Mech)Turn 6mm (11.4 X 12.65 X 23.8mm) Pin Bracket Mount/Through Hole Res Carbon Film POT 500K Ohm 20% 0.05W(1/20W) 1(Elec)/1(Mech)Turn 6mm (11.4 X 12.5 X 23.8mm) Pin Bracket Mount/Through Hole POT 500K OHM 9MM SQ .05W CARB 9mm carbon potentiometer audio 500K 20% Potentiometers 500K AUDIO 20% 9mmcarbonpotentiometeraudio500K20% Bourns PTV 系列 500kΩ ±20% 对数 电位器 , 0.05W, 6 mm 直径轴, 通孔 |
| 分类 |
商业参数
| 产品 | Potentiometer | 其他名称 | PTV09A4020FA504 |
| 产品类别 | Potentiometers | 标准包装数量 | Bulk |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 容差 | 20 % | 电阻 | 500 KOhm |
| 元件类型 | Carbon | 功率（瓦） | 0.05W, 1/20W |
| 额定功率 | 1/20 W | 电阻值（欧姆） | 500k |
| 电阻公差 | 500kΩ | 工作频率 | 1 |
| 初始电阻（最小） | 500kΩ | ||
机械参数
| 深度 | 12.5 | 锥度 | Audio |
| 高度 | 23.8 | 长度 | 9.8mm |
| 旋转范围 | 280° | 包装方式 | Tray |
| 本体尺寸 | Rectangular - 0.433" x 0.386" Face x 0.299" L (11.00mm x 9.80mm x 7.60mm) | 轴细节 | Flatted / D |
| 致动器类型 | Flatted Shaft | 安装类型 | Bracket Mount/Through Hole |
| 安装样式 | Through Hole | 轴直径 | 6 mm |
| 端子样式 | 针 | 执行器长度 | 0.787" (20.00mm) |
| 轴径 | 6 mm。 | 总长度 | 11.4 |
| 执行器直径 | 0.236" (6.00mm) | 端接样式 | Pin |
| 电阻材料 | Carbon | 轴和轴承长度 | 20 mm |
产品信息
| 类型 | Potentiometer | 系列 | PTV |
| 功能 | Y | 技术 | Carbon Film |
| 调节方式 | Top Adjustment | 圈数 | 1(Elec)|1(Mech) Turns |
| 类型属性 | Logarithmic | ||
环境参数
| 工作温度 | -10 to 50 °C | ||
