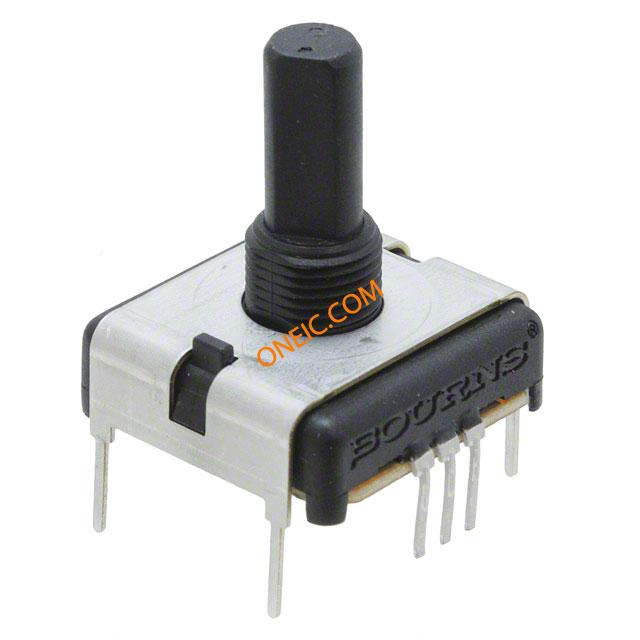

PCW1J-C24-BAB104L
| 制造商 | Bourns, Inc. |
| 描述 | Res POT 100K Ohm 20% 3/4W 1(Elec)/1(Mech)Turn 6.35mm (23.37 X 27.36mm) Pin Panel Mount/Bracket Mount Potentiometers 100K 20% Sq 22mm Single Turn Res POT 100K Ohm 20% 0.75W(3/4W) 1(Elec)/1(Mech)Turn 6.35mm (23.37 X 27.36mm) Pin Panel Mount/Bracket Mount POT 100K OHM 22MM SQ 3/4W PLAS Res Conductive Plastic POT 100K Ohm 20% 0.75W(3/4W) 1(Elec)/1(Mech)Turn 6.35mm (23.37 X 27.36mm) Pin Panel Mount/Bracket Mount Potentiometer: shaft; single turn; 100kΩ; 750mW; ±20%; 6.35mm; THT |
| 分类 |
商业参数
| 产品 | Potentiometer | 其他名称 | PCW1JC24BAB104L |
| 产品类别 | Potentiometers | 标准包装数量 | Bulk |
| 工厂包装数量 | 45 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 容差 | 20 % | 电阻 | 100 KOhm |
| 最大功率 | 0.75W, 3/4W | 元件类型 | Conductive Plastic |
| 功率（瓦） | 0.75W, 3/4W | 额定功率 | 3/4 W |
| 稳压器类型 | Top Adjustment | 电阻值（欧姆） | 100k |
| 25°C电阻（欧姆） | 100k | ||
机械参数
| 锥度 | Linear | 高度 | 27.36 |
| 重量 | 0.6 g | 材料（通用） | plastic |
| 旋转范围 | 300° | 包装方式 | Tray |
| 轴径尺寸 | D spring | 本体尺寸 | Square - 0.920" x 0.920" Face x 0.327" L (23.37mm x 23.37mm x 8.31mm) |
| 轴细节 | Flatted / D | 致动器类型 | Flatted Shaft |
| 安装类型 | Panel Mount/Bracket Mount | 螺纹长度 | 6.35mm |
| 安装样式 | Panel | 轴直径 | 6.35 mm |
| 执行器长度 | 0.750" (19.05mm) | 总长度 | 23.37 |
| 包装数量 | 45 | 尺寸/外形 | Square - 0.920" x 0.920" Face x 0.327" L (23.37mm x 23.37mm x 8.31mm) |
| 执行器直径 | 0.249" (6.32mm) | 连接器间距 | 2.54mm |
| 端接样式 | Pin | 导体材料 | plastic |
| 电阻材料 | Conductive Plastic | 绝缘材料 - 材质 | Conductive Plastic |
| 安装孔间距 | 15 x 23mm | 螺纹/螺钉/孔尺寸 | M9x0,75 |
| 轴和轴承长度 | 19 mm | ||
产品信息
| SPG | 45 | 类型 | Potentiometer |
| 系列 | PC | 调节方式 | Top Adjustment |
| 特性 | linear | 圈数 | 1(Elec)|1(Mech) Turns |
| 单元数量 | 1 | 类型属性 | single turn |
环境参数
| 工作温度 | 1 to 125 °C | 温度系数 | ±1000ppm/°C |
| 典型温度系数 | ±1000ppm/°C | ||
