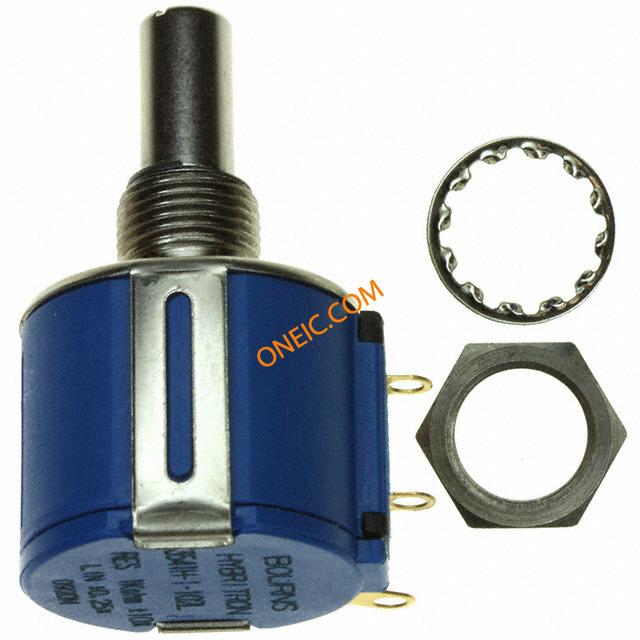

3541H-1-102L

制造商	Bourns, Inc.
描述	Res Hybritron POT 1K Ohm 10% 2W 10(Elec)/10(Mech)Turn 6.34mm (22.23 X 39.67 X 26.99mm) Solder Lug Panel Mount Precision Potentiometers 7/8HYBR 1Kohms 0.25% 10turn POT 1.0K OHM 7/8" RD HYBRITRON POTENTIOMETER; HYBRITON; 2 WATT; 5%; 1K POTENTIOMETER, WIREWOUND, 2W, 1K Pot;Wirewound;1Kilohms;Panel;10Turns;2W;Linear;Dia-Shaft0.2497"
分类	集成电路逻辑IC标准逻辑IC

对参数有疑问？问 AI 助手

商业参数

产品	Precision Potentiometer	其他名称	3541H1102L
产品类别	Precision Potentiometers	标准包装数量	Trays
工厂包装数量	1000

合规参数

RoHS	RoHS Compliant By Exemption	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85334010
抗辐射加固	No	军用标准	Not Required

电气参数

线性度	±0.25%	容差	10 %
电阻	1 KOhm	元件类型	Hybritron
功率（瓦）	2W	额定功率	2 W
电阻值（欧姆）	1k	介电强度	1000VAC
电阻公差	:± 10%	绝缘电阻	1000Megohms
直流电阻（DCR）（最大）	:1kohm

机械参数

深度	Not Required mm	锥度	:Linear
高度	Not Required mm	扭矩	0.35N-cm
重量	0.1	直径	22.23 mm
旋转范围	3600°	包装方式	Tray
本体尺寸	Round - 0.875" Dia x 0.750" L (22.23mm x 19.05mm)	端接方式	Lug
轴细节	Slotted	致动器类型	Slotted Shaft
安装类型	Panel Mount	安装样式	Panel
旋转角度	3600°	轴直径	6.34 mm
执行器长度	0.812" (20.62mm)	轴径	0.2497"
总长度	39.67 mm	刀片材料	Wirewound
尺寸/外形	0.875"Dia×0.75"L	执行器直径	0.250" (6.34mm)
端接样式	Solder Lug	电阻材料	Hybritron®
轴和轴承长度	20.62 mm

产品信息

类型	Potentiometer	系列	3541
已删除	Compliant	技术	Hybritron
失效率	Not Required	调节方式	Side Adjustment
圈数	10(Elec)\|10(Mech) Turns

环境参数

开关次数	1000000Revolutions	工作温度	-40 to 125 °C
温度系数	100 PPM	结工作温度	+125°C
