3299W-1-103LF

制造商	Bourns, Inc.
描述	Res Cermet Trimmer 10K Ohm 10% 1/2W 25(Elec)Turn 2.29mm (9.53 X 6.1 X 11.55mm) Pin Thru-Hole Tube Res Cermet Trimmer 10K Ohm 10% 0.5W(1/2W) 25(Elec)Turn 2.29mm (9.53 X 6.1 X 11.55mm) Pin Thru-Hole Tube TRIMMER 10K OHM 0.5W PC PIN 3299W top adj cermet trimmer,10K 10mm Trimmer Resistors - Through Hole 10Kohms Standoffs Vertical Adjust 3/8 Res Cermet Trimmer 10K Ohm 10% 0.5W 25(Elec)Turn 2.29mm (9.53 X 6.1 X 11.55mm) Pin Thru-Hole Tube POT, TRIMMER, 10K, 25 TURN, 3 PIN Trimmer;Cermet;Rest10Kilohms;PCB;25Turns;Pwr-Rtg0.5W Potentiometer: mounting; multiturn; 10kΩ; 500mW; THT; ±10%; linear Trimmer Cermet 10 kOhm linear 500 mW, 3299W-1-103LF, Bourns Bourns 3299W 系列 25 转通孔微调电阻器, 带针接端, 10kΩ ±10%, 1/2W, ±100ppm/°C
分类	电阻器与电位器微调电位器插件微调电位器

商业参数

产品	Trimmers	产品类别	Trimmer Resistors - Through Hole
标准包装数量	Bulk	工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85334010
抗辐射加固	No	军用标准	Not Required

电气参数

容差	10 %	电阻	10 KOhm
分辨率	Infinite	元件类型	Cermet
功率（瓦）	0.5W, 1/2W	额定功率	1/2 W
额定电压	300 V	额定电压值	300V
电阻值（欧姆）	10k	接触电阻	:1%
介电强度	900VAC	击穿电压	:900V
电阻公差	10000Ω	绝缘电阻	1000Megohms
直流电阻（DCR）（最大）	:10kohm

机械参数

深度	6.1mm	锥度	Linear
高度	11.55mm	长度	9.53mm
扭矩	3Oz./in.	重量	0.00123
直径	Not Required mm	包装方式	Tube
本体尺寸	10 x 9.5 x 6.1mm	端接方式	SolderablePins
引脚直径	:0.51mm	安装类型	Through Hole
端子类型	:PCB Terminals	安装样式	Through Hole
轴直径	2.29 mm	材料表面处理	:-
总长度	9.53 mm	刀片材料	Cermet
包装数量	50	尺寸/外形	Square - 0.395" L x 0.240" W x 0.375" H (10.03mm x 6.10mm x 9.53mm)
连接器间距	2.54mm	端接样式	Pin
导体材料	cermet	电阻材料	Cermet

产品信息

SPG	50	类型	Trimmer
系列	3299	技术	Cermet
失效率	Not Required	产品子类型	Multi-Turn
调节方式	Top Adjustment	特性	linear
圈数	25(Elec) Turns	单元数量	1
类型属性	3/8"

环境参数

开关次数	200Cycles	工作温度	-55 to 125 °C
温度系数	±100ppm/°C	典型温度系数	:100ppm/°C
结工作温度	+125°C

文档与媒体

3299.pdf

3299 Series

681755.pdf

3299.pdf

相关型号

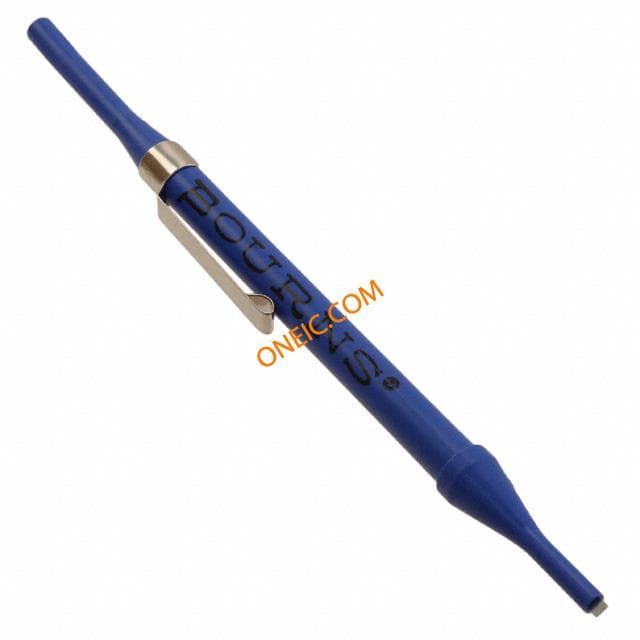

H-90
