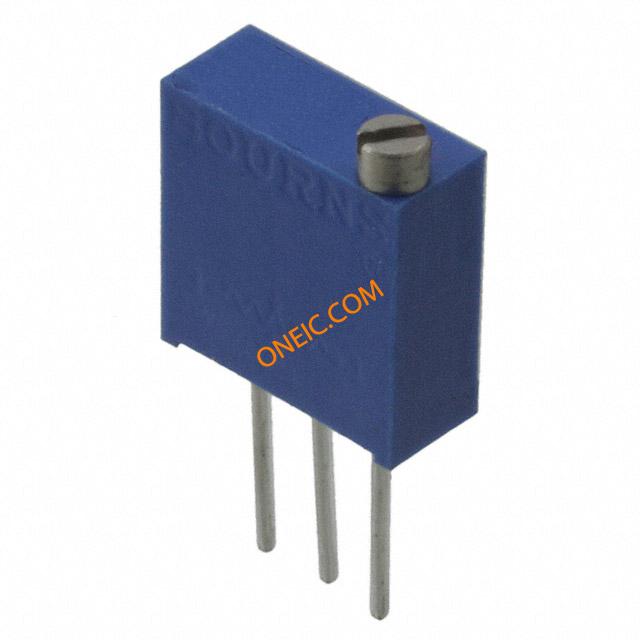

3292W-1-101LF
| 制造商 | Bourns, Inc. |
| 描述 | Res Cermet Trimmer 100 Ohm 10% 1/2W 25(Elec)Turn 2.29mm (9.53 X 3.81 X 11.05mm) Pin Thru-Hole Tube Trimmer Resistors - Through Hole 3/8 100ohms Sealed 10% Vertical Mount Res Cermet Trimmer 100 Ohm 10% 0.5W(1/2W) 25(Elec)Turn 2.29mm (9.53 X 3.81 X 11.05mm) Pin Thru-Hole Tube TRIMMER 100 OHM 0.5W PC PIN TRIMMER, POTENTIOMETER, 100 OHM 25TURN THRU HOLE Potentiometer: mounting; vertical, multiturn; 100Ω; 500mW; THT |
| 分类 |
商业参数
| 产品 | Trimmers | 产品类别 | Trimmer Resistors - Through Hole |
| 标准包装数量 | Bulk | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85334010 | ||
电气参数
| 容差 | 10 % | 电阻 | 100 Ohm |
| 元件类型 | Cermet | 功率（瓦） | 0.5W, 1/2W |
| 额定功率 | 1/2 W | 电阻值（欧姆） | 100 |
| 电阻公差 | :± 10% | 直流电阻（DCR）（最大） | :100ohm |
机械参数

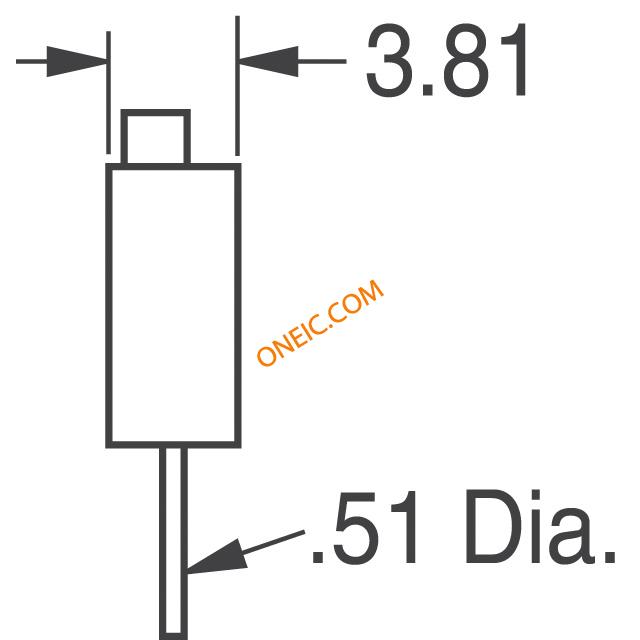

| 深度 | 3.81 | 锥度 | Linear |
| 高度 | 11.05 | 重量 | 0.00091 |
| 包装方式 | Tube | 本体尺寸 | 9.53 x 9.53 x 3.8mm |

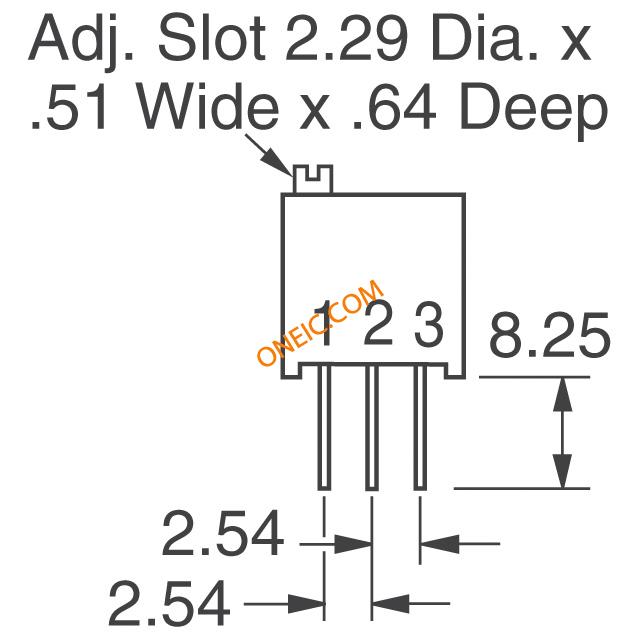

| 安装类型 | Through Hole | 轴直径 | 2.29 mm |
| 总长度 | 9.53 | 包装数量 | 25 |
| 尺寸/外形 | 9.53 mm W x 9.53 mm L | 连接器间距 | 2.54mm |
| 端接样式 | Radial | 导体材料 | cermet |
| 电阻材料 | Cermet | ||
产品信息
| SPG | 25 | 类型 | Trimmer |
| 技术 | Cermet | 产品子类型 | Multi-Turn |
| 控制方式 | vertical | 调节方式 | Top Crossed |
| 特性 | linear | 圈数 | 25(Elec) Turns |
| 单元数量 | 1 | 类型属性 | 3/8" |
环境参数
| 工作温度 | -65 to 150 °C | 温度系数 | ±100ppm/°C |
文档与媒体
相关型号
H-91
bourns
ADJUSTMENT TOOL FOR TRIMPOT Adjustment Tools For Use On Most Trimmer Shafts/Rotors TUNING TOOL FLAT 5" Trimmer, pot. - adjustment tool H-91 Potentiometer Tools & Hardware TRIMMER ADJUST TOOL Pocket Clip TrimmerTool,Adjustment;Tweeker;BldThk0.018in;BldW0.09in Tool: for potentiometers adjustment; Application:3214,3224 Adjusting tool, H-91, Bourns Bourns 微调电阻器

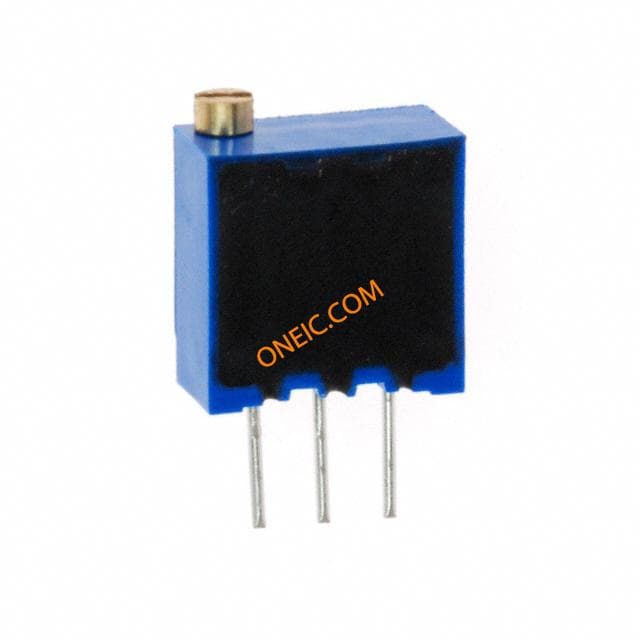

T93YA101KT20
