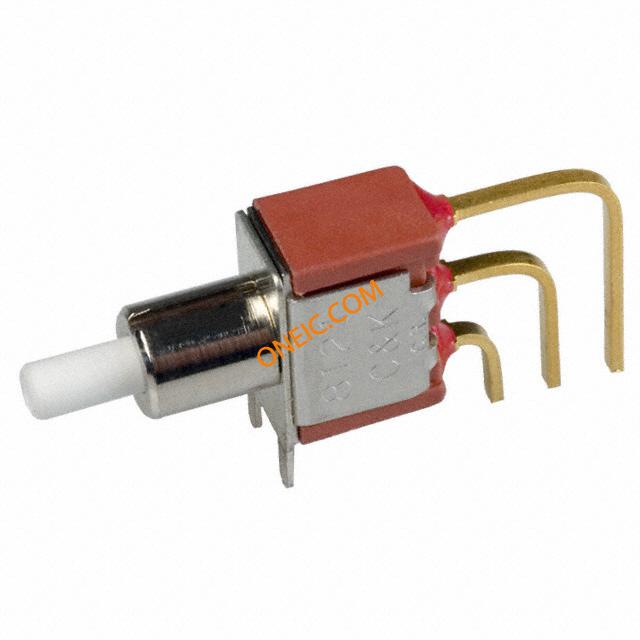

8121SD9AV2GE
| 制造商 | |
| 描述 | Switch Push Button ON Mom SPDT Round Plunger 1A 120VAC 28VDC 0.4VA Momentary Contact PC Pins Thru-Hole Pushbutton SWITCH PUSHBUTTON SPDT 1A 120V Pushbutton Switches ON-(ON) SPDT R/A PCB Switch,Pushbutton,SnapAction&MOM.,VERTICALRIGHTANGLE,WITHBRACKETS,SPDT C&K SWITCH |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 50 | 交货时间 | 42 Days |
| 单位包装 | 1 | 子类别 | Switch Push Button |
| 产品类别 | Pushbutton Switches | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | ULRecognized,CSACertified | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 电路 | SPDT | 操作方式 | On-(On) |
| 最大功率 | 0.4 W | 额定功率 | 0.4@20VAC 20VDC VA |
| 额定电压 | 28 V | 极数 | 1 |
| 开关功能 | On-Mom | 接触电阻 | 50Milliohms(Max.) |
| 额定交流电压 | 120V VAC | 介电强度 | 1000V |
| 最大额定电流 | 1@120VAC 28VDC A | 绝缘电阻 | 10^9Ohms(Min.) |
| 最小输入电压 | 120 V | 开关功能/额定值 | ON Mom |
| 直流击穿电压（标称） | 28V VDC | ||
机械参数
| 深度 | 33.6 mm | 高度 | 12.7 mm |
| 包装方式 | Bulk | 端接方式 | PCBPins |
| 触点形式 | SPDT | 致动器类型 | Round, Plunger |
| 安装类型 | Through Hole | 端子类型 | PC Pins |
| 接触镀层 | Gold/Nickel | 安装样式 | Through Hole |
| 触头材料 | Coin Silver | 壳体材料 | Stainless Steel |
| 总长度 | 6.86 mm | 执行器材料 | (Glass/Nylon)|(Glass/Polyester) |
| 端接样式 | PC Pin | 按钮样式/尺寸 | Round Plunger |
| 位数 | 2 | 按钮/帽颜色 | White |
| 安装孔直径 | 0.25" | 开关驱动电平 | SPDT |
| 照明类型及颜色 | Not Required | 外壳与棱镜材料 | N/A/Stainless Steel |
产品信息
| 类型 | Standard | 系列 | 8020 |
| 产品特性 | Tactile Feedback | 功能 | Momentary Contact |
| 电气寿命 | 60,000 Cycles | 行业别名 | 8121SD9AV2GE |
环境参数
| 密封等级 | Epoxy | 工作寿命 | 60000Make-and-BreakCycles@FullLoad |
| 工作温度 | -30 to 75 °C | 结工作温度 | 75C |
