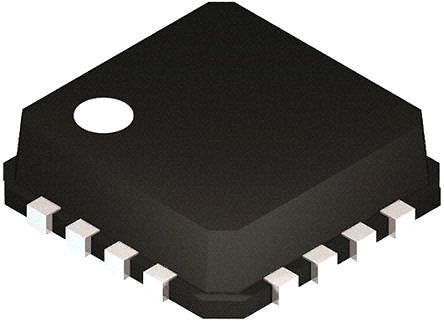

点击放大查看
SSM2306CPZ-R2
| 制造商 | |
| 描述 | Audio Amp Speaker 2-CH Stereo 2.4W Class-D 16-Pin LFCSP EP T/R IC AMP AUDIO 2.4W STER D 16LFCSP Audio Amplifiers 2W Filterless ClassD SGL Supply 2.5-5V Analog Devices D 类 立体声 音频放大器 70dB, +85 °C, 16引脚 LFCSP VQ封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Class-D | 其他名称 | SSM2306CPZ-R2-ND |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | LFCSP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电源抑制比 | 85 dB | 噪声 | 0.4@4Ohm@4W|0.02@8Ohm@2W % |
| 输入类型 | 差分 | 输出类型 | 2-Channel Stereo |
| 最大功率 | 1.4 W @ 8 Ω, 2 W @ 4 Ω | 输入信号 | Differential |
| 输出功率 | 1.2 W | 输出信号 | Differential |
| 输入功率 | 单 | 共模抑制比、电源抑制比（典型） | 70 dB |
| 输出电流 | 6.5 mA | 供电电流 | 6.5 mA |
| 供电电压 | 2.5 V | 供电类型 | Single |
| 通道数量 | 2 Channel | 元件数量 | 2 |
| 轨到轨工作 | No | 最大输出功率×通道数@负载 | 2.4W x 2 @ 4 Ohm |
| 共模瞬态抗扰度（最小） | Commercial | 电压输出差（典型值）@ 距离 | 18 dB |
机械参数
| 宽度 | 3mm | 高度 | 0.85mm |
| 长度 | 3mm | 包装方式 | Tape and Reel |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 16 |
| 封装形式 | 16LFCSP EP | 包装数量 | LFCSP EP |
| 尺寸/外形 | 3 x 3 x 0.85mm | 位数 | 16 |
| 供应商器件封装 | 16-LFCSP-VQ (3x3) | ||
产品信息
| 类型 | Class D | 类别 | Class-D |
| 系列 | SSM2306 | 产品特性 | Depop, Differential Inputs, Short-Circuit and Thermal Protection, Shutdown |
| 功能 | Speaker | 应用 | 益智玩具，手机，MP3 播放器，笔记本电脑，便携式电子设备，便携式游戏设备 |
| 制造商全称 | Analog Devices | 放大器类型 | Class-D |
环境参数
| 工作温度 | -40 to 85 °C | ||
