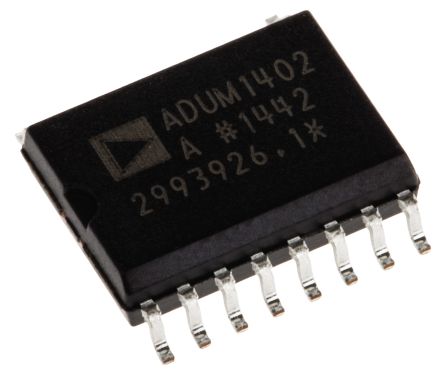

ADUM1402ARWZ

制造商	Analog Devices, Inc.
描述	Digital Isolator 16-Pin SOIC W Digital Isolator CMOS 4-CH 1Mbps 16-Pin SOIC W Tube IC DGTL ISO 4CH LOGIC 16SOIC ADuM1402A quad 90Mbps 2/2 bus isolator Isolator Interface IC Digital Quad-CH DIGITAL ISOLATOR 4CH, SMD, ADUM1402 Inductor: digital isolator; SMD; Channels:4 Interface Isolator SOIC-16W, ADUM1402ARWZ, Analog Devices Analog Devices 4通道数字隔离器, 2500 V隔离电压, 16针 SOIC W Digital Isolators Digital Quad-CH
分类	集成电路接口IC接口IC（扩展）

对参数有疑问？问 AI 助手

商业参数

标准包装规格	1	标准包装数量	Rail / Tube
工厂包装数量	47	标准封装名称	SOIC W

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	:ADUM1402	抗辐射加固	No
ESD保护	No	认证机构标志	CSA/DIN/EN/IEC/TUV/UL/VDE

电气参数

核心类型	digital isolator	数据速率	1Mbps
输出类型	CMOS	数据速率（最大）	1Mbps
上升时间（典型）	3ns	输出电流	11 mA
输入数量	2	供电电压	2.7 V ~ 5.5 V
传播延迟	100ns	通道数量	4
隔离电压	2500Vrms	最小供电电压	5.5
传播延迟（最大）	50	静态电流 (Iq)	0.53
传播延迟时间	32 ns	输入偏置电流（最大）	10 μA
最大传播延迟 @ V, 最大CL	3(Typ)	正向电压（最大）@ If	5V
传播延迟 tpLH / tpHL（最大）	100	共模瞬态抗扰度（最小）	25
最大持续工作电压（MCOV）	560Vp

机械参数

深度	2.35mm	宽度	7.6mm
长度	10.5mm	重量	0.000638
带宽	1000	包装方式	Tube
引脚样式	Gull-wing	端接方式	:SMD
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	16	封装形式	16SOIC W
冷却的封装	SOIC W	材料表面处理	:MSL 1 - Unlimited
包装数量	SOIC W	位数	16
供应商器件封装	16-SOIC W	脉冲宽度失真（最大）	40

产品信息

SPG	500	系列	ADUM1402
基本单元	:1402	配置	:2/2
单元数量	1	使用的IC/零件	:ADUM1402ARWZ
输入 - 侧1/侧2	2/2

环境参数

工作温度

-40 to 105 °C

结工作温度

105C

文档与媒体

PDF 文档

ADUM140(0-2)

PDF 文档

1610668.pdf

PDF 文档

ADuM1400_1401_1402.pdf
