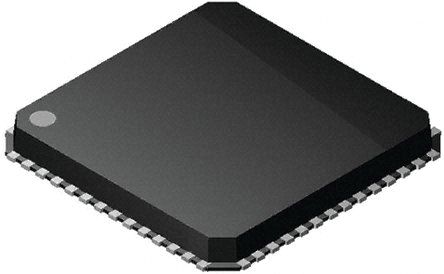

ADUC847BCPZ62-5
| 制造商 | Analog Devices, Inc. |
| 描述 | MCU 8-bit ADuC8xx 8052 CISC 62KB Flash 3.3V/5V 56-Pin LFCSP EP IC MCU 8BIT 62KB FLASH 56LFCSP 8-bit Microcontrollers - MCU Microcnvtr w/ Built In 24B ADC & 12B DAC Analog Devices ADuC8 系列 8 bit 8052 MCU, 12.58MHz, 62 kB ROM 闪存, 2304 B RAM, 56针 LFCSP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | ADUC847BCPZ625 | 标准包装数量 | Trays |
| 工厂包装数量 | 260 | 标准封装名称 | LFCSP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构 | No | ||
电气参数
| 转速 | 12.85 MHz | 定时器 | 3 x 16 位 |
| RAM 大小 | 2.25 KB | 内核大小 | 8-Bit |
| 核心类型 | 8052 | 接口 | I2C/SPI/UART |
| 时钟速率 | 12 MHz | 分辨率 | 24Bit |
| EEPROM容量 | 4K x 8 | 存储器容量 | 2304 B |
| 存储器类型 | 闪存 | PWM通道数 | 2 |
| I/O 数量 | 24 | 计数器/定时器 | 3 |
| 位数 | 24 | 额定电压 | 2.7|4.75 |
| 看门狗定时器 | 1 | 数据转换器 | A/D 10x24b; D/A 1x12b, 2x16b |
| FPGA 核心单元数 | 8052 | 最大频率 | 12.58MHz |
| DAC数量 | 1 | 振荡器类型 | Internal |
| 串行协议 | 1 | 供电电压 | 3.3|5 V |
| 分辨率（位） | 24 bit | 通道数量 | 10 |
| 模拟输入/输出 | 1（2 x 24 位） | 程序存储器大小 | 62 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 10 |
| 最小供电电压 | 3.6|5.25 | 计数器/定时器数量 | 3 Timer |
| 每元件位数 | 12 | 供电电压 (Vcc/Vdd) | 4.75 V ~ 5.25 V |
机械参数
| 宽度 | 8.1mm | 高度 | 0.95mm |
| 长度 | 8.1mm | 包装方式 | Tray |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| 连接器类型 | 1 | 安装样式 | SMD/SMT |
| 引脚数 | 56 | 封装形式 | 56LFCSP EP |
| 总长度 | 8 | 包装数量 | LFCSP EP |
| 尺寸/外形 | 8.1 x 8.1 x 0.95mm | 触点数 | 1 |
| 位数 | 56 | 外壳尺寸-插件 | 0.83 |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 1（2 x 16 位） |
产品信息
| SPI | 1 | 系列 | ADUC847 |
| 功能 | Y | 协议 | 1 |
| 片内RAM（通道数×位宽） | 10-chx24-bit | 外设 | POR, PSM, PWM, Temp Sensor, WDT |
| 架构 | CISC | 连接性 | I²C, SPI, UART/USART |
| 制造商全称 | Analog Devices | 架构类型 | DAC |
| 核心处理器 | 8052 | 开发套件 | EVAL-ADUC847QSZ |
| 定时器数量 | 3 | 定时器分辨率 | 16Bit |
| 射频系列/标准 | ADuC8xx | DigiKey可编程 | Yes |
| 印刷电路板数量 | 56 | 输入数量及类型 | 34 I/O |
环境参数
| 工作温度 | -40 to 85 °C | ||
