ADUC7020BCPZ62IRL7
| 制造商 | Analog Devices, Inc. |
| 描述 | MCU 16-bit/32-bit ADuC7xxx ARM7TDMI RISC 62KB Flash 3.3V 40-Pin LFCSP EP T/R IC MCU ARM7 62KB FLASH 40LFCSP ARM Microcontrollers - MCU 1MSPS 12B Analog I/O |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | MCU | 其他名称 | ADUC7020BCPZ62IRL7CT |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 750 |
| 标准封装名称 | LFCSP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构 | No | ||
电气参数
| 转速 | 44 MHz | RAM 大小 | 8 KB |
| 内核大小 | 16/32-Bit | 核心类型 | ARM7TDMI |
| 接口 | I2C/SPI/UART | 时钟速率 | 41.78 MHz |
| 存储器容量 | 8 kB | 存储器类型 | RAM |
| I/O 数量 | 14 | I/O电压 | 2.7 V to 3.6 V |
| 位数 | 12 | 额定电压 | 2.7 |
| 看门狗定时器 | 1 | 数据转换器 | A/D 5x12b; D/A 4x12b |
| DAC数量 | 4 | 振荡器类型 | Internal |
| 串行协议 | 1 | 供电电压 | 3.3 V |
| 分辨率（位） | 12 bit | 程序存储器大小 | 62 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 5 |
| 最小供电电压 | 3.6 | 最大功耗 | 120(Typ) mW |
| 计数器/定时器数量 | 2 x 16 bit | 模拟供电电压 | 2.7 V to 3.6 V |
| 每元件位数 | 12 | 供电电压 (Vcc/Vdd) | 2.7 V ~ 3.6 V |
机械参数
| 宽度 | 6 | 高度 | 0.83 mm |
| 长度 | 6 mm | 包装方式 | Tape & Reel (TR) |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 40LFCSP EP |
| 总长度 | 6 | 包装数量 | LFCSP EP |
| 位数 | 40 | 外壳尺寸-插件 | 0.83 |
| 供应商器件封装 | 40-LFCSP-VQ (6x6) | 核心数/总线宽度 | 16|32 Bit |
产品信息
| SPI | 1 | 系列 | ADUC7020 |
| 协议 | 1 | 片内RAM（通道数×位宽） | 5-chx12-bit |
| 外设 | PLA, PWM, PSM, Temp Sensor, WDT | 架构 | RISC |
| 连接性 | EBI/EMI, I²C, SPI, UART/USART | 制造商全称 | Analog Devices |
| 核心处理器 | ARM7® | 定时器数量 | 4 |
| 射频系列/标准 | ADuC7xxx | DigiKey可编程 | Yes |
| 印刷电路板数量 | 40 | 输入数量及类型 | 14 I/O |
环境参数
| 工作温度 | -40 to 125 °C | ||
文档与媒体
相关型号

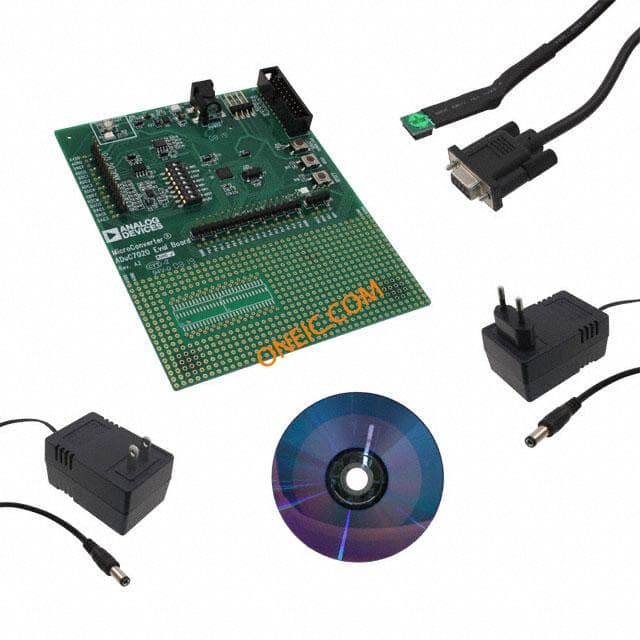

EVAL-ADUC7020QSZ
analog devices
Evaluation Board For Precision Analog Microcontroller, 12-Bit Analog I/O, ARM7TDMI MCU KIT DEV ADUC7020 QUICK START Development Boards & Kits - ARM EVAL-ADUC7020 ADUC7020QSZ EVALUATION MODULE EVAL BOARD, ADUC7020 ANALOG MICROCONTROLLER Analog Devices 数据采集 评估测试板
¥410.1840
详情

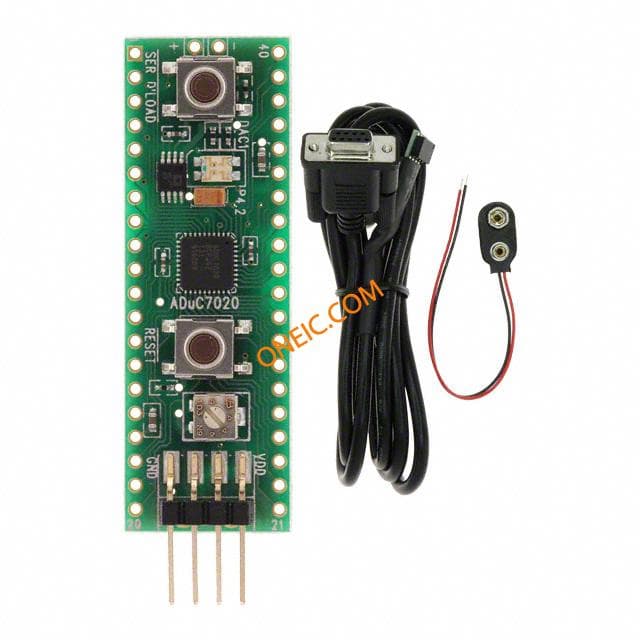

EVAL-ADUC7020MKZ
