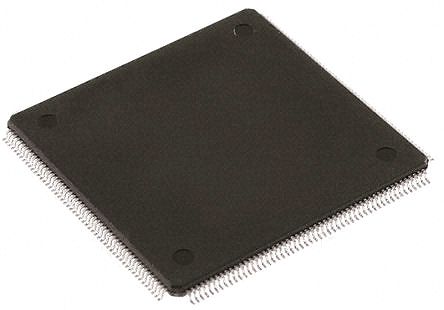

ADSP-21369KSWZ-4A
| 制造商 | Analog Devices, Inc. |
| 描述 | DSP Floating-Point 32-Bit/40-Bit 400MHz 400MIPS 208-Pin LQFP EP DSP Floating-Point 32-Bit/40-Bit 350MHz 350MIPS 208-Pin LQFP EP IC DSP 32BIT 350MHZ 208-LQFP Digital Signal Processors & Controllers - DSP, DSC High-Perf 32B Floating-Point DSP, 32BIT, SHARC, 350MHZ, 208LQFP Analog Devices Blackfin 系列 32bit 数字信号处理器 DSP, 800MHz, 6 M 位 ROM ROM, 2M 位 RAM, 208针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | DSPs | 商标名 | SHARC |
| 标准包装数量 | Trays | 工厂包装数量 | 36 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 84718000 |
| 抗辐射加固 | No | ||
电气参数
| 转速 | 400 MHz | RAM 大小 | 256 KB |
| 内核大小 | 32/40 b | 核心类型 | SHARC |
| 频率 | :350MHz | 接口 | DAI, DPI |
| 时钟速率 | 400 MIPS | 存储器容量 | 256 KB |
| I/O 数量 | 16 | I/O电压 | 3.30V |
| 核心电压 | 1.20V | 额定电压 | 1.235|3.13 |
| 时钟频率 | 400 MHz | 供电电压 | 1.3|3.3 V |
| 非易失性存储器 | ROM (768 kB) | 程序存储器大小 | 768 KB |
| 程序存储器类型 | ROM | 最小供电电压 | 1.25/3.13 V |
机械参数
| 宽度 | 28 | 重量 | 0.00035 |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :208 |
| 封装形式 | 208LQFP EP | 冷却的封装 | LQFP EP |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 28 |
| 包装数量 | LQFP EP | 位数 | 208 |
| 外壳尺寸-插件 | 1.4 | 供应商器件封装 | 208-LQFP-EP (28x28) |
| 核心数/总线宽度 | 32|40 Bit | ||
产品信息
| 类型 | Floating Point | 格式 | Floating Point |
| 系列 | ADSP-21369 | 基本单元 | :21369 |
| 片内RAM（通道数×位宽） | 256kB | 架构 | Super Harvard |
| 可编程性 | Yes | 数字格式 | Floating-Point |
| 定时器数量 | 3 | 其他规格 | :800 |
| 印刷电路板数量 | 208 | ||
环境参数
| 工作温度 | 0°C ~ 70°C | 结工作温度 | 70C |
