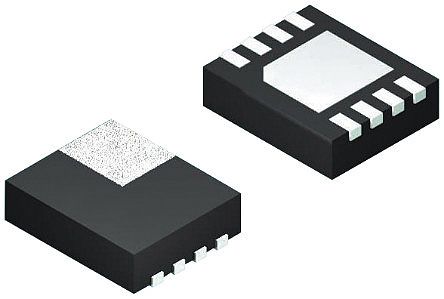

ADP7102ACPZ-5.0-R7
| 制造商 | Analog Devices, Inc. |
| 描述 | LDO Regulator Pos 5V 0.3A 8-Pin LFCSP EP T/R IC REG LDO 5V 0.3A 8LFCSP Voltage Regulators - Standard 20V 300mA CMOS LDO Low Noise Analog Devices , LDO 调节器, 300mA, 5 V输出 1%, 3.3 → 20 V输入, 8针 LFCSP WD封装 Linear Voltage Regulators 20V 300mA CMOS LDO Low Noise |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | ADP7102ACPZ-5.0-R7CT | 标准包装数量 | 1,500 |
| 工厂包装数量 | 1500 | 标准封装名称 | LFCSP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 精度 | 1% | 输出类型 | Fixed |
| 稳压器类型 | LDO | 额定电压 | 5 V |
| 电源调整率 | 0.015%/V | 负载调整率 | 0.2%/A(Typ) |
| 输出电流 | 300mA | 供电电压 | 0.2V @ 300mA |
| 输出数量 | 1 | 电压基准 | 1.22V |
| 稳压器拓扑 | Positive Fixed | 最大额定电流 | 300mA |
| 稳压器数量 | 1 | 最小输入电压 | 5V |
| 输出电压精度 | �0.8 % | 直流输入电压（最小） | 3.3 V |
| 静态电流（最大） | 450mA | 电压负载调整率 | ±0.015 %/V |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 3.1mm | 高度 | 0.75mm |
| 长度 | 3.1mm | 包装方式 | Tape and Reel |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 8 |
| 封装形式 | 8-WFDFN Exposed Pad, CSP | 冷却的封装 | LFCSP EP |
| 总长度 | 3 | 包装数量 | LFCSP EP |
| 尺寸/外形 | 3.1 x 3.1 x 0.75mm | 位数 | 8 |
| 外壳尺寸-插件 | 0.73 | 供应商器件封装 | 8-LFCSP-WD (3x3) |
产品信息
| 类型 | LDO | 系列 | ADP7102 |
| 产品特性 | Current Limit|Excellent Line and ... | 极性 | Positive |
| 制造商全称 | Analog Devices | 其他规格 | 是 |
| 印刷电路板数量 | 8 | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
