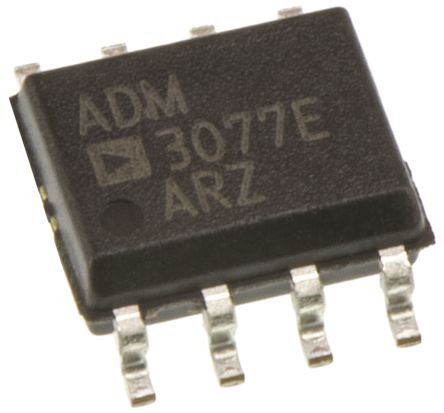

ADM3077EARZ
| 制造商 | Analog Devices, Inc. |
| 描述 | Single Transmitter/Receiver RS-485/RS-422 8-Pin SOIC N Tube IC TXRX RS-485 3V FD 8SOIC ADM3077EARZ, Line Transceiver 16Mbit/s Differential, 3.3V, 8-Pin SOIC RS-422/RS-485 Interface IC 3.3V 15kV ESDPrtect Full Duplex 16MBPS TRANSCEIVER, RS-485/RS-422, SOIC8 Analog Devices 16MBps 线路收发器, RS-422，RS-485接口, 差分接收器信号, 3.3 V, 8针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | RS-422/RS-485 Combination | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 98 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 数据速率 | 16(Min) Mbps | 接口 | EIA/TIA-422|EIA/TIA-485 |
| 输出类型 | 3-State | 输入信号 | Differential |
| 信号类型 | Differential | 输入功率 | Single |
| 数据速率（最大） | Multidrop|Multipoint | 输出电流 | 1.5 mA |
| 驱动电路 | :RS485 / RS422 | 供电电压 | 3.3 V |
| 供电类型 | Single | 接收器迟滞 | 100mV |
| 电源电压范围（典型） | Not Required V | 每线接收器数量 | 256 (RS485), 80 (RS422) |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 4mm | 高度 | 1.5mm |
| 长度 | 5mm | 重量 | 0.0001 |
| 包装方式 | Tube | 封装体颜色 | :SOIC |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC N |
| 冷却的封装 | SOIC N | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SOIC N | 尺寸/外形 | 5 x 4 x 1.5mm |
| 位数 | 8 | 供应商器件封装 | 8-SOIC N |
产品信息
| 类型 | Transceiver | 双工模式 | Full |
| 系列 | ADM3077E | 已删除 | Compliant |
| 功能 | Line Transmitter/Receiver | 协议 | RS422, RS485 |
| 关断 | No | 基本单元 | :3077 |
| 通信接口 | RS-485|RS-422 | 驱动器数量 | 1 |
| 接收器数量 | 1 | 发射器数量 | 1 |
| 输入数量及类型 | 1 | 驱动器/接收器数量 | 1/1 |
| 发射器/接收器数量 | 1 | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
