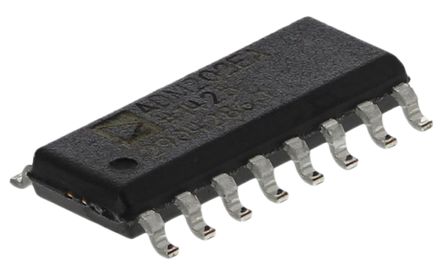

点击放大查看
ADM202EARNZ-REEL
| 制造商 | Analog Devices, Inc. |
| 描述 | Dual Transmitter/Receiver RS-232 16-Pin SOIC N T/R IC TXRX RS232 5V 15KV 16SOIC RS-232 Driver/Rec. 2T/2R EMC ESD SOIC16 RS-232 Interface IC 2 CH 15KV ESD Protected IC Analog Devices 230kbps 线路收发器, RS-232接口, 2-TX 2-RX, 5 V, 16针 SOIC封装 |
| 分类 |
商业参数
| 产品 | RS-232 Transceivers | 其他名称 | ADM202EARNZ-REELCT |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 2500 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 数据速率 | 230(Min) Kbps | 接口 | EIA/TIA-232-E|RS-232|V.28 |
| 输出类型 | Single-Ended | 输入信号 | Single Ended |
| 信号类型 | Single-Ended | 输出信号 | 单端 |
| 输入功率 | Single | 额定电压 | 5 V |
| 数据速率（最大） | Point-to-Point | 输出电流 | 2.5 mA |
| 供电电流 | 2.5 mA | 供电电压 | 5 V |
| 输出数量 | 2 | 供电类型 | Single |
| 接收器迟滞 | 650mV | 平均正向功率 | 450 mW |
| 最大功耗 | 450 mW | 电源电压范围（典型） | Not Required V |
| 每线接收器数量 | 2 (RS232) | 每极负载侧连接方式 | 1 |
机械参数
| 宽度 | 4mm | 高度 | 1.5mm |
| 长度 | 10mm | 包装方式 | Tape & Reel (TR) |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 16 |
| 封装形式 | 16SOIC N | 冷却的封装 | SOIC |
| 包装数量 | SOIC N | 尺寸/外形 | 10 x 4 x 1.5mm |
| 位数 | 16 | 供应商器件封装 | 16-SOIC N |
产品信息
| 类型 | Transceiver | 双工模式 | Full |
| 系列 | ADM202E | 已删除 | Compliant |
| 功能 | Line Transmitter/Receiver | 协议 | RS232 |
| 关断 | No | 制造商全称 | Analog Devices |
| 通信接口 | RS-232 | 驱动器数量 | 2 |
| 接收器数量 | 2 (RS232) | 发射器数量 | 2 |
| 驱动器/接收器数量 | 2/2 | 发射器/接收器数量 | 1 |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
