ADG901BRMZ
| 制造商 | |
| 描述 | RF Switch SPST 0MHz to 2.5GHz 31dB 8-Pin MSOP IC SWITCH SPST 1.65-2.75V 8MSOP ADG901BRMZ, RF Switch 2500MHz Single SPST 31dB Isolation CMOS/LVTTL 1.8, 2.5V 8-Pin MSOP RF Switch ICs SGL WB 43dB Iso 1GHz CMOS 1.65-2.75V IC, SWITCH, 4.5GHZ, SMD, MSOP8, 901 Analog Devices 2.5GHz SPDT 射频开关 , 单单刀单掷, 31dB隔离, CMOS / LVTTL技术, 1.65 → 2.75 V, 8针 MSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | MSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | ||
电气参数
| IIP3 | 36dBm (typ) | 1dB压缩点 | 17dBm (typ) P1dB |
| 电路 | SPST | 频率 | 2500 MHz |
| 阻抗 | 50 Ohm | 隔离 | 40dB @ 1GHz (typ) |
| I/O 数量 | :2 | 插入损耗 | 1.25 dB |
| 额定电压 | 1.65 V | 最大频率 | 2500 MHz |
| 最低频率 | 2500MHz | 输出电流 | :0.1µA |
| 供电电压 | 1.65 to 2.75 V | 通道数量 | :1 |
| 隔离电压 | 31 dB | 输出频率2 | DC |
| 插入损耗（最大） | 1.25 dB | 开关功能/额定值 | Single SPST |
| 最小供电电压 | 2.75 V | 最大功耗 | 2.5 uW |
| 频段（低/高） | 0 to 2500 MHz | 开关时间（Ton, Toff）（最大） | 3.6 ns |
机械参数
| 宽度 | 3mm | 高度 | 0.85mm |
| 长度 | 3mm | 重量 | 0.0001 |
| 带宽 | :4.5GHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8MSOP |
| 冷却的封装 | MSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | MSOP | 尺寸/外形 | 3 x 3 x 0.85mm |
| 位数 | 8 | 供应商器件封装 | 8-MSOP |
产品信息
| 系列 | ADG901 | 射频类型 | General Purpose |
| 产品特性 | :- | 拓扑 | Absorptive |
| 基本单元 | :901 | 技术 | CMOS/LVTTL |
| 开关类型 | SPST | 通信接口 | :Wideband Switch |
| 开关数量 | 1 | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
文档与媒体
相关型号

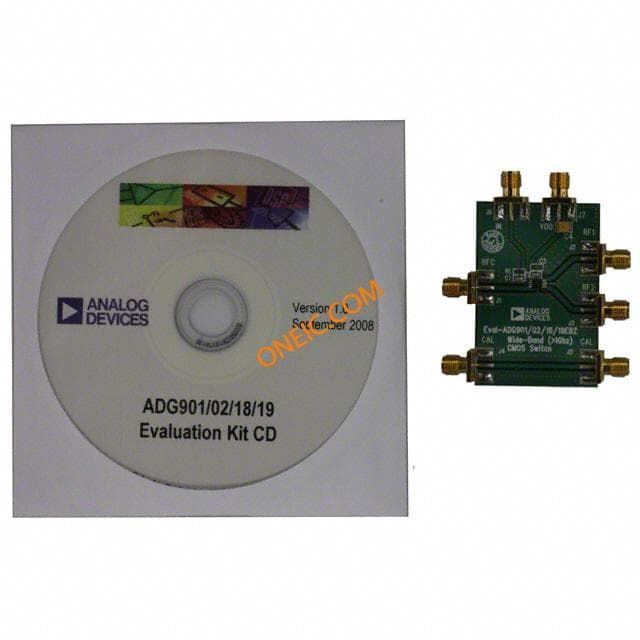

EVAL-ADG901EBZ
