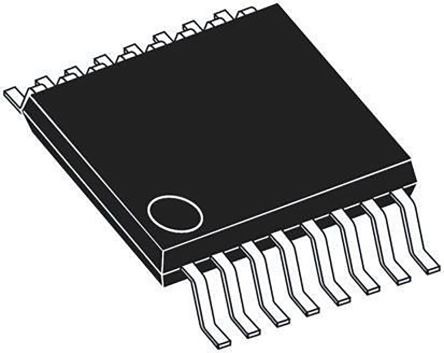

ADG1211YRUZ
| 制造商 | |
| 描述 | Analog Switch Quad SPST 16-Pin TSSOP IC SWITCH QUAD SPST 16TSSOP ADG1211YRUZ, Analogue SPST Switch Quad SPST, 12V, 16-Pin, TSSOP Analog Switch ICs IC 120 Ohm 16.2V iCMOS Quad SPST SWITCH QUAD MUX, SMD, 1211, TSSOP16 Analog Devices 模拟单刀单掷开关, 四单刀单掷, 12 V电源电压, 16针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 96 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423990 | 零件状态 | :1211 |
| 抗辐射加固 | No | ||
电气参数
| 电路 | 4 x SPST - NC | 输入信号 | Single Ended |
| 开启时间 | 170@12V ns | 输出信号 | Single Ended |
| 输入功率 | Single/Dual | 额定功率 | 0.00000003 W |
| 输出电流 | 220µA | 供电电流 | 5 uA |
| 关断延迟时间 | 120@12V ns | 输入数量 | 4 |
| 供电电压 | 12V, ±15V | 输出数量 | 4 |
| 供电类型 | Dual, Single | 通道数量 | 4 |
| 击穿电压 | 16.2 V | 导通电阻 RDS(On) | :120ohm |
| 供电电源 | Single, Dual Supply | 开关功能/额定值 | SPST |
| 最大功耗 | 150 uW | 导通电阻（最大） | 475@10.8V Ohm |
| 电源电压范围（典型） | �15 V | 开关时间（Ton, Toff）（最大） | 50 ns |
| 多路复用/解复用电路 | Quad SPST | ||
机械参数
| 宽度 | 4.4mm | 高度 | 1.05mm |
| 长度 | 5mm | 重量 | 0.000076 |
| 带宽 | :1GHz | 包装方式 | Tube |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16TSSOP | 冷却的封装 | TSSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 尺寸/外形 | 5 x 4.4 x 1.05mm |
| 位数 | 16 | 供应商器件封装 | 16-TSSOP |
产品信息
| 类型 | Analog Switch | 系列 | ADG1211 |
| 已删除 | Compliant | 功能 | Switch |
| 基本单元 | :1211 | 开关类型 | Analogue |
| 配置 | Quad SPST | 开关数量 | 4 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
