ADF7020BCPZ-RL

制造商	Analog Devices, Inc.
描述	RF Transceiver ASK/FSK 2.5V/3.3V 48-Pin LFCSP EP T/R IC TX FSK/ASK ISM BAND 48LFCSP ISM Transceiver 433/868/915MHz LFCSP48 RF Transceiver ISM Band IC Analog Devices , 双频 ASK，FSK 射频收发器, 862 → 956MHz, 2.3 → 3.6 V, 48针 LFSCP VQ封装
分类	射频与无线解决方案射频收发器射频收发器IC

对参数有疑问？问 AI 助手

商业参数

其他名称	ADF7020BCPZ-RLCT	标准包装数量	Tape & Reel
工厂包装数量	2500	标准封装名称	LFCSP

合规参数

RoHS

Lead free / RoHS Compliant

欧盟RoHS

Compliant

电气参数

频率	431MHz ~ 478MHz and 862MHz ~ 956MHz	调制方式	ASK/FSK
灵敏度	-119dBm	输出功率	- 16 dBm to + 13 dBm
数据接口	PCB, Surface Mount	额定输出功率	-16dBm ~ 13dBm
额定电压	2.3V	数据速率（最大）	200kbps
最大频率	956MHz	最低频率	862MHz
频率范围	862 MHz to 956 MHz	供电电流	19 mA
供电电压	2.3 V ~ 3.6 V	输出电流1	26.8mA @ 10dBm
接收电流	19mA	工作频率	956MHz
发射电流	26.8mA @ 10dBm	最小供电电压	3.6V
主IC供电电流	19.1 mA	共模瞬态抗扰度（最小）	Industrial

机械参数

宽度	7mm	高度	1mm
长度	7mm	包装方式	Tape and Reel
引脚样式	No Lead	安装类型	Surface Mount
连接器类型	PCB, Surface Mount	安装样式	SMD/SMT
引脚数	48	封装形式	48-VFQFN Exposed Pad, CSP
冷却的封装	LFSCP VQ	包装数量	LFCSP EP
尺寸/外形	7 x 7 x 1mm	天线连接器	PCB, Surface Mount
位数	48

产品信息

类型	ISM	系列	ADF7020
功能	Y	应用	Data Transfer, RKE, Remote Control/Security Systems
制造商全称	Analog Devices	色环数	2
调制或协议	ASK, FSK, OOK

环境参数

工作温度

-40°C ~ 85°C

文档与媒体

PDF 文档

ADF7020

PDF 文档

ADF7020.pdf

相关型号

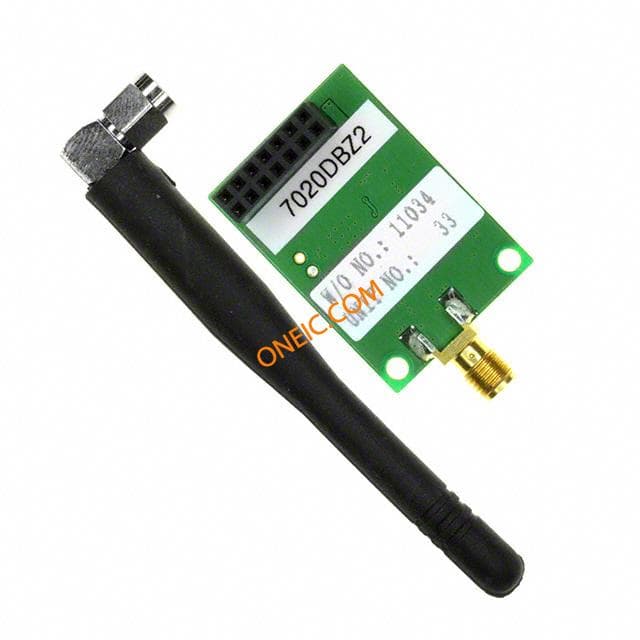

EVAL-ADF7020DBZ2

analog devices

Evaluation Kit For 860 MHz To 870 MHz Daughter Board BOARD EVAL ADF7020 862-870MHZ Daughter Cards & OEM Boards EVAL-ADF7020DBZ2 RF ISM MODULE FOR 860-870 MHZ BAND

¥369.9200

详情

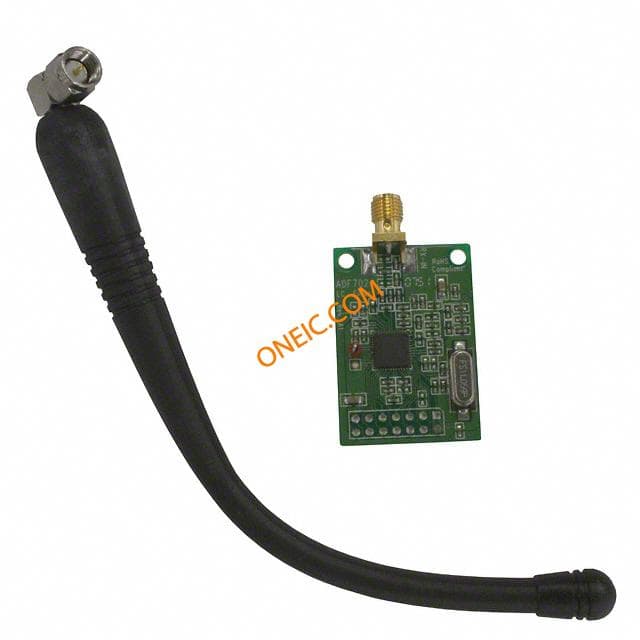

EVAL-ADF7020DBZ3

analog devices

Evaluation Kit For 430 MHz To 445 MHz Daughter Board BOARD EVAL ADF7020 433-445MHZ Daughter Cards & OEM Boards EVAL-ADF7020DBZ3 RF ISM MODULE FOR 430-445 MHZ BAND Analog Devices 收发器评估子板

¥381.0040

详情

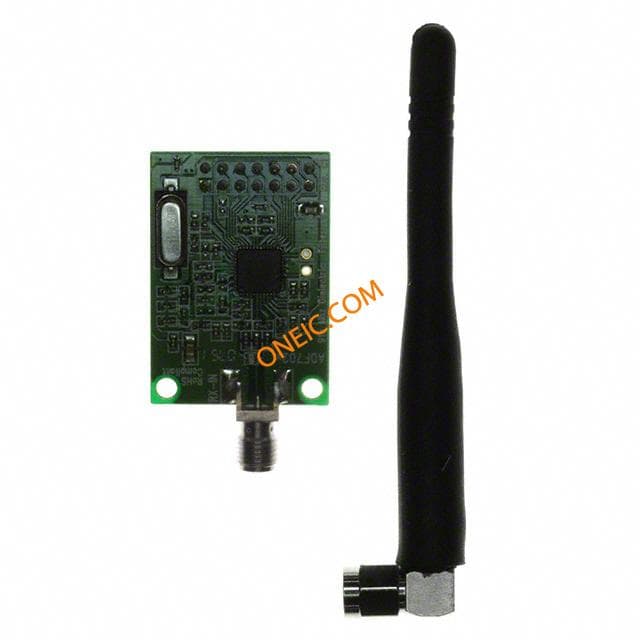

EVAL-ADF7020DBZ1
