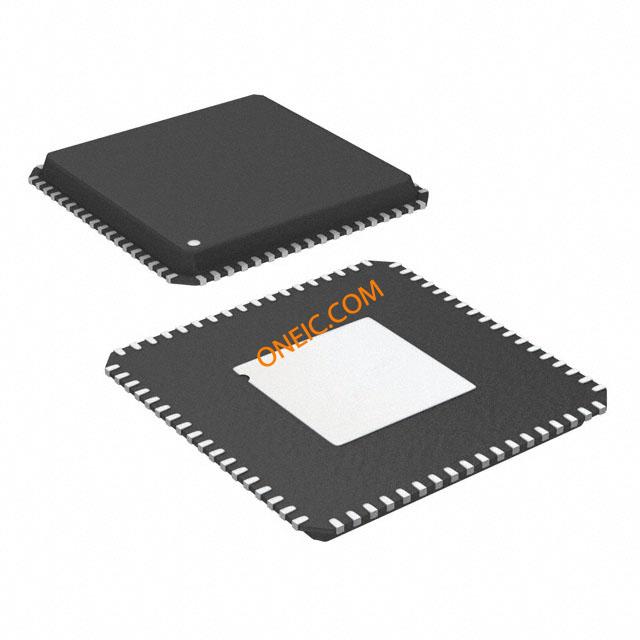

AD9125BCPZ
| 制造商 | Analog Devices, Inc. |
| 描述 | DAC 2-CH Current Steering 16-bit 72-Pin LFCSP EP IC DAC 16BIT 1230MSPS 72LFCSP Digital to Analog Converters - DAC Dual 16B 1000 MSPS Analog Devices 双 16 位 DAC, 1Gsps, 并行接口, 72针 LFCSP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Digital to Analog Converters | 标准包装数量 | Trays |
| 工厂包装数量 | 168 | 标准封装名称 | LFCSP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 数据速率 | 1Gsps | 接口 | Parallel |
| 满量程 | ±3.6 %FSR | 分辨率 | 16 Bit |
| 输出类型 | Current | INL/DNL（LSB） | ±3.7(Typ) LSB |
| 输入功率 | Analog and Digital | 建立时间 | 0.02(Typ) us |
| 转换器类型 | General Purpose | 数据接口 | Serial, SPI™ |
| 位数 | 16 | 基准类型 | Internal |
| 数据速率（最大） | 1 Gsps | DAC数量 | 2 |
| 供电电压 | 3.47 V | 数字I/O线数 | 并行 |
| 失真额定值（如THD） | +/- 3.7 LSB | 输出数量 | 2 |
| 供电类型 | Analog and Digital | 电压基准 | Internal |
| 通道数量 | 2 | 采样频率 | 1 GS/s |
| 供电电源 | Analog and Digital | 平均正向功率 | 1.1 W |
| 最大功耗 | 1.1 W | 输出数量与类型 | 2 Current, Unipolar |
| 采样率（每秒） | 1G | 电源电压范围（典型） | Not Required V |
| 精度 - 电压表；电流表 | +3.6%FSR | ||
机械参数
| 宽度 | 9.75mm | 高度 | 0.95mm |
| 长度 | 10mm | 包装方式 | Tray |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 72 |
| 封装形式 | 72LFCSP EP | 冷却的封装 | LFCSP EP |
| 包装数量 | LFCSP EP | 尺寸/外形 | 10 x 9.75 x 0.95mm |
| 位数 | 72 | 供应商器件封装 | 72-LFCSP-VQ (10x10) |
产品信息
| 系列 | AD9125 | 架构 | Current Steering |
| 制造商全称 | Analog Devices | 其他规格 | 20ns |
| A/D转换器数量 | 2 | ||
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
