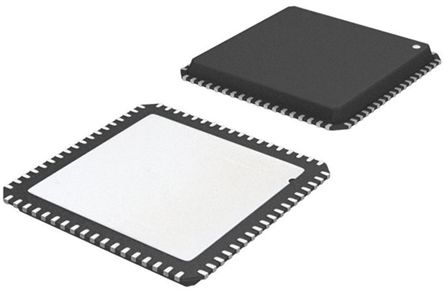

AD9122BCPZ
| 制造商 | Analog Devices, Inc. |
| 描述 | DAC 2-CH Current Steering 16-bit 72-Pin LFCSP EP IC DAC 16BIT 1230MSPS 72LFCSP Digital to Analog Converters - DAC Dual 16B 1200 MSPS DAC, DUAL, 16BIT, 1230MSPS, 72LFCSP Analog Devices 双 16 位 DAC, 1.2Gsps, 串行接口, 72针 LFCSP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Trays | 工厂包装数量 | 168 |
| 标准封装名称 | LFCSP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (4-Wire, SPI)|LVDS | 满量程 | ±3.6 %FSR |
| 输入类型 | :Serial | 分辨率 | 16 Bit |
| 输出类型 | Current | INL/DNL（LSB） | ±3.7(Typ) LSB |
| 输入功率 | Analog and Digital | 建立时间 | 0.02(Typ) us |
| 转换器类型 | General Purpose | 数据接口 | Serial |
| 位数 | 16 | 数据速率（最大） | 1200 Msps |
| DAC数量 | 2 | 输出电流 | :55mA |
| 供电电压 | 3.47 V | 失真额定值（如THD） | +/- 3.7 LSB |
| 输出数量 | 2 | 供电类型 | Analog and Digital |
| 分辨率（位） | :16bit | 电压基准 | Internal |
| 通道数量 | 2 | 采样频率 | :1.23GSPS |
| 供电电源 | Analog and Digital | 最大功耗 | 1.1 W |
| 数字供电电压 | :1.7V to 1.9V | 内部供电电压 | :3.13V to 3.47V |
| 输出数量与类型 | 4 Current, Unipolar | 采样率（每秒） | 1.23G |
| 电源电压范围（典型） | Not Required V | ||
机械参数
| 宽度 | 10 | 重量 | 0.0001 |
| 包装方式 | Tray | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :72 | 封装形式 | 72LFCSP EP |
| 冷却的封装 | LFCSP EP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 10 | 包装数量 | LFCSP EP |
| 位数 | 72 | 外壳尺寸-插件 | 0.83 |
| 供应商器件封装 | 72-LFCSP-VQ (10x10) | ||
产品信息
| 系列 | AD9122 | 架构 | Current Steering |
| 印刷电路板数量 | 72 | A/D转换器数量 | 2 |
环境参数
| 工作温度 | -40 to 85 °C | 结工作温度 | 85C |
