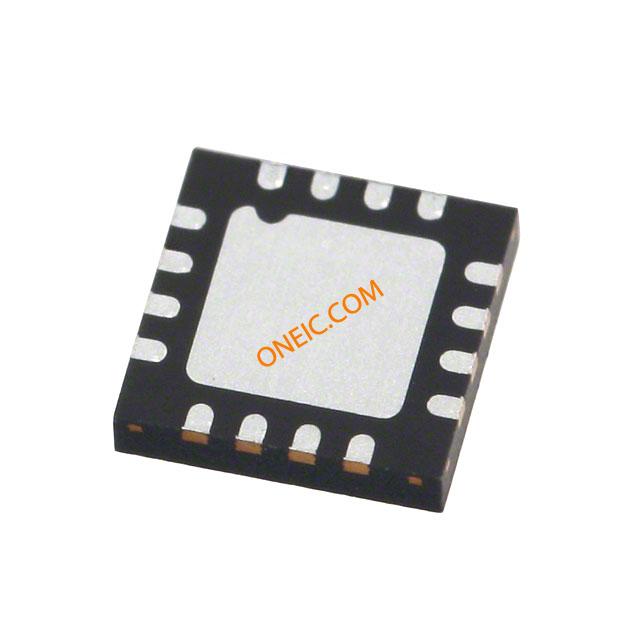

AD8624ACPZ-R2
| 制造商 | Analog Devices, Inc. |
| 描述 | OP Amp Quad GP R-R O/P ±15V 16-Pin LFCSP EP T/R IC OPAMP VFB 560KHZ RRO 16LFCSP Precision Amplifiers Low Pwr Prec RRO Quad Analog Devices 四路 低功耗 运算放大器, 560kHz 轨至轨, 16针 LFCSP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Precision Amplifiers | 其他名称 | AD8624ACPZ-R2CT |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | LFCSP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 增益 | 137 dB | 电源抑制比 | 145 dB |
| 频率 | 12nV/√Hz | 压摆率 | 0.48@±15V V/us |
| 输出类型 | Rail to Rail | 输入功率 | 双 |
| 转换速率 | 0.48V/µs | 最大频率 | 1 kHz |
| 共模抑制比、电源抑制比（典型） | 135 dB | 输出电流 | 215µA |
| 供电电流 | 1@±15V mA | 供电电压 | ±2.5 V |
| 供电类型 | Dual | 通道数量 | 4 |
| 元件数量 | 4 | 输入偏置电流 | 45pA |
| 典型电压增益 | 135 dB | 最小输入电压 | 10µV |
| 增益带宽积 | 0.56 MHz | 轨到轨工作 | Rail to Rail Output |
| 输入偏置电流（最大） | 0.0002@±15V uA | 输出电流/通道 | 40mA |
| 输入失调电流（最大） | 0.0002@±15V | 输入噪声电流密度 | 0.15@±15V pA/rtHz |
| 输入噪声电压密度 | 11@±15V nV/rtHz | 输入失调电压（最大） | 0.125@±15V mV |
| 双电源电压（V+/-） | ±2.5 → ±15V | 电压输出差（典型值）@ 距离 | 137 dB |
机械参数
| 宽度 | 4.1mm | 高度 | 0.75mm |
| 长度 | 4.1mm | 包装方式 | Tape and Reel |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| -3dB带宽 | 560 kHz | 安装样式 | SMD/SMT |
| 引脚数 | 16 | 封装形式 | 16LFCSP EP |
| 总长度 | 3 | 包装数量 | LFCSP EP |
| 尺寸/外形 | 4.1 x 4.1 x 0.75mm | 位数 | 16 |
| 外壳尺寸-插件 | 0.73 | 供应商器件封装 | 16-LFCSP-WQ (4x4) |
产品信息
| 类型 | General Purpose Amplifier | 系列 | AD8624 |
| 关断 | No | 技术 | Bipolar |
| 制造商全称 | Precision Amplifier | 放大器类型 | Voltage Feedback |
| 电路数 | 4 | 印刷电路板数量 | 16 |
环境参数
| 工作温度 | -40 to 125 °C | ||
