AD7785BRUZ
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 470sps 20-bit Serial 16-Pin TSSOP Single ADC Delta-Sigma 470sps 20-bit Serial 16-Pin TSSOP IC ADC 20BIT SIGMA-DELTA 16TSSOP ADC 20-Bit 3-Ch Low Noise In-Amp TSSOP16 Analog to Digital Converters - ADC 3Ch Lo Noise Lo Pwr 20B w/ On-Chip Ref IC, 20BIT ADC 3-CH, IN-AMP, TSSOP16 A/D converter IC 20 Bit TSSOP-16, AD7785BRUZ, Analog Devices Analog Devices , 20 位 ADC, 差分输入, SPI接口, 16针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 96 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 输入类型 | Voltage |
| 分辨率 | 20 Bit | 输入信号 | Differential |
| INL/DNL（LSB） | ±15ppm of FSR | 输入功率 | Single |
| 转换器类型 | General Purpose | 数据接口 | MICROWIRE™, QSPI™, Serial, SPI™ |
| 输入极性 | Bipolar | 位数 | 20 |
| 额定电压 | ±2.5V | 数据速率（最大） | 470 SPs |
| 额定电压值 | �2.5 | 输出电流 | :500µA |
| 供电电压 | 2.7 → 5.25 V | 供电类型 | Single |
| 分辨率（位） | :20bit | 电压基准 | Internal|External |
| 通道数量 | 3 Channel | 元件数量 | 1 |
| 采样频率 | 470 sps | ADC/DAC 数量 | 1 |
| 供电电源 | Single | 最大功耗 | 2.5 mW |
| 数字供电电压 | :2.7V to 5.25V | 内部供电电压 | :2.7V to 5.25V |
| 采样率（每秒） | 470 | 差分 - 输入:输出 | Yes |
| 电源电压范围（典型） | Not Required V | ||
机械参数
| 宽度 | 4.5mm | 高度 | 1.05mm |
| 长度 | 5.1mm | 重量 | 0.000104 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16TSSOP | 冷却的封装 | TSSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 5 |
| 包装数量 | TSSOP | 尺寸/外形 | 5.1 x 4.5 x 1.05mm |
| 位数 | 16 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 16-TSSOP | ||
产品信息
| 系列 | AD7785 | 基本单元 | :7785 |
| 架构 | Delta-Sigma | 印刷电路板数量 | 16 |
| A/D转换器数量 | 3 | 输入数量及类型 | 3 Differential, Unipolar; 3 Differential, Bipolar |
环境参数
| 工作温度 | -40°C ~ 105°C | ||
文档与媒体
相关型号

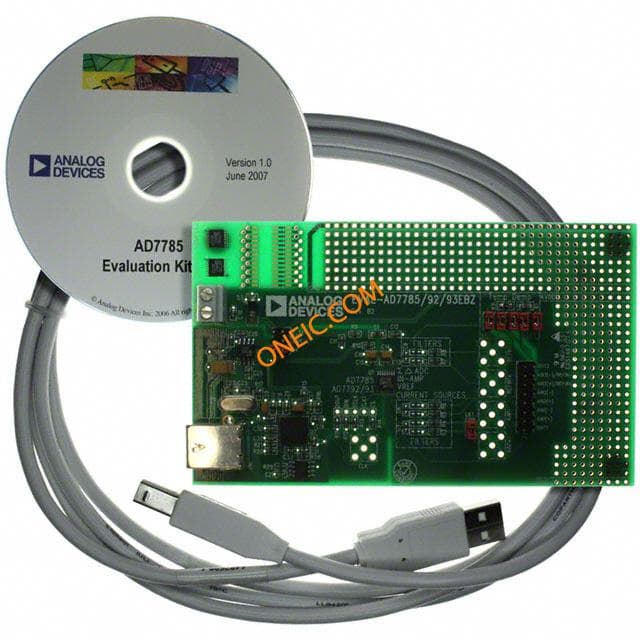

EVAL-AD7785EBZ
