AD7785BRUZ-REEL
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 470sps 20-bit Serial 16-Pin TSSOP T/R Single ADC Delta-Sigma 470sps 20-bit Serial 16-Pin TSSOP T/R IC ADC 20BIT 3CH LN LP 16-TSSOP Analog to Digital Converters - ADC 3Ch Lo Noise Lo Pwr 20B w/ On-Chip Ref |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Analog to Digital Converters | 其他名称 | AD7785BRUZ-REELCT |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 2500 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 输入类型 | Voltage |
| 分辨率 | 20 Bit | 输入信号 | Differential |
| INL/DNL（LSB） | ±15ppm of FSR | 转换器类型 | General Purpose |
| 数据接口 | MICROWIRE™, QSPI™, Serial, SPI™ | 输入极性 | Bipolar |
| 位数 | 20 | 基准类型 | External, Internal |
| 额定电压 | ±2.5V | 数据速率（最大） | 470 SPs |
| 采样保持与ADC比率（如1:2） | No | 供电电压 | 2.7 V to 5.25 V |
| 电压基准 | Internal|External | 通道数量 | 3 Channel |
| 采样频率 | 470 sps | ADC/DAC 数量 | 1 |
| 供电电源 | Single | 增益带宽积 | +/- 10 uV |
| 平均正向功率 | 2.5 mW | 最大功耗 | 2.5 mW |
| 输出数量与类型 | 1 | 采样率（每秒） | 470 |
| 差分 - 输入:输出 | Yes | ||
机械参数
| 宽度 | 4.4 | 高度 | 1.05 mm (Max) |
| 长度 | 5 mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 连接器类型 | MICROWIRE™, QSPI™, Serial, SPI™ | 安装样式 | SMD/SMT |
| 封装形式 | 16TSSOP | 总长度 | 5 |
| 包装数量 | TSSOP | 位数 | 16 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 16-TSSOP |
产品信息
| 系列 | AD7785 | 架构 | Delta-Sigma |

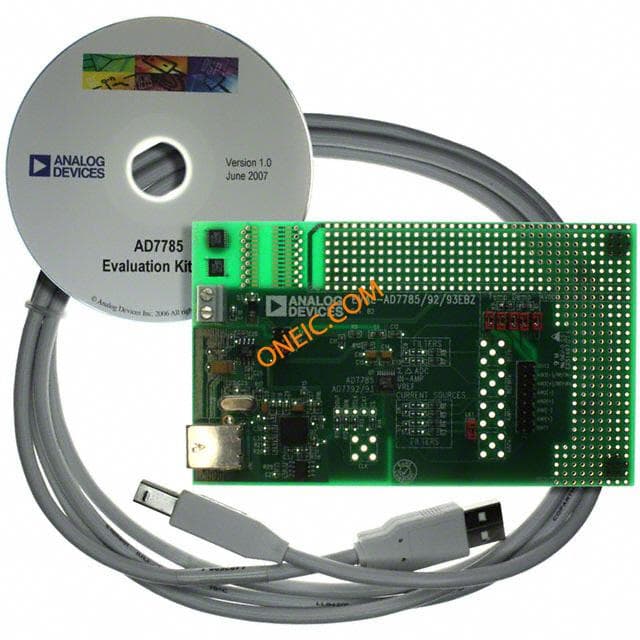

| 制造商全称 | Analog Devices | 开发套件 | EVAL-AD7785EBZ |
| 输出配置 | Surface Mount | 印刷电路板数量 | 16 |
| A/D转换器数量 | 3 | 输入数量及类型 | 3 Differential, Unipolar; 3 Differential, Bipolar |
环境参数
| 工作温度 | -40°C ~ 105°C | ||
