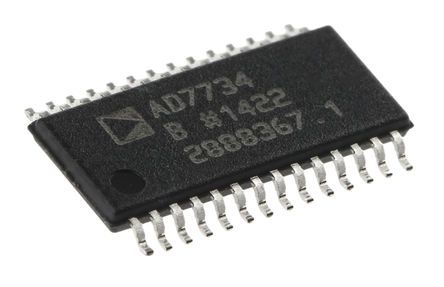

AD7734BRUZ
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 3.05Msps 24-bit Serial 28-Pin TSSOP IC ADC 24BIT 4-CH 28-TSSOP AD7734BRUZ, 24-Bit Analogue to Digital Converter, SPI, 28-Pin TSSOP Analog to Digital Converters - ADC 4Ch+/-10V InputRange 24-Bit IC, 24BIT ADC, SMD, 7734, TSSOP28 A/D converter IC 24 Bit TSSOP-28, AD7734BRUZ, Analog Devices Analog Devices , 24 位 ADC, SPI接口, 28针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423990 | 零件状态 | :7734 |
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 线性度 | :0.0025% |
| 输入类型 | Voltage | 分辨率 | 24 Bit |
| 输入信号 | Single Ended | INL/DNL（LSB） | ±0.005%FSR |
| 数据接口 | DSP, MICROWIRE™, QSPI™, Serial, SPI™ | 输入极性 | Unipolar|Bipolar |
| 位数 | 24 | 数据速率（最大） | 15.4 kSPs |
| 输出电流 | :13.5µA | 供电电压 | 5 V |
| 分辨率（位） | :24bit | 电压基准 | External |
| 通道数量 | 4 Channel | 采样频率 | 3.05 Msps |
| ADC/DAC 数量 | 1 | 供电电源 | Analog and Digital |
| 上升/下降时间（典型） | :500µs | 最大功耗 | 100 mW |
| 数字供电电压 | :2.7V to 3.6V, 4.75V to 5.25V | 内部供电电压 | :4.75V to 5.25V |
| 采样率（每秒） | 15.4k | 供电电压 (Vcc/Vdd) | :5V |
机械参数
| 宽度 | 4.4mm | 高度 | 1.05mm |
| 长度 | 9.7mm | 重量 | 0.000426 |
| 包装方式 | Tube | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :28 | 封装形式 | 28TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 尺寸/外形 | 9.7 x 4.4 x 1.05mm | 位数 | 28 |
| 供应商器件封装 | 28-TSSOP | ||
产品信息
| 系列 | AD7734 | 基本单元 | :7734 |
| 架构 | Delta-Sigma | A/D转换器数量 | 4 |
| 输入数量及类型 | 4 Single-Ended, Unipolar; 4 Single-Ended, Bipolar | ||
环境参数
| 工作温度 | -40°C ~ 105°C | ||
