AD7734BRU
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 3.05Msps 24-bit Serial 28-Pin TSSOP Single ADC Delta-Sigma 3.05Msps 24-bit Serial 28-Pin TSSOP IC ADC 24BIT 4-CH 28-TSSOP Analog to Digital Converters - ADC 4Ch+/-10V InputRange 24-Bit |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Analog to Digital Converters | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | TSSOP |
合规参数
| RoHS | RoHS non-compliant | 欧盟RoHS | Not Compliant |
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 输入类型 | Voltage |
| 分辨率 | 24 Bit | 输入信号 | Single-Ended |
| INL/DNL（LSB） | ±0.006%FSR | 转换器类型 | General Purpose |
| 数据接口 | DSP, MICROWIRE™, QSPI™, Serial, SPI™ | 输入极性 | Unipolar|Bipolar |
| 位数 | 24 | 基准类型 | External |
| 额定电压 | 5V/10V|±5V/±10V | 数据速率（最大） | 15.4 kSPs |
| 采样保持与ADC比率（如1:2） | No | 供电电压 | 5 V |
| 电压基准 | External | 通道数量 | 4 Channel |
| 采样频率 | 3.05 Msps | ADC/DAC 数量 | 1 |
| 供电电源 | Analog and Digital | 增益带宽积 | +/- 0.5 %FSR |
| 平均正向功率 | 85 mW | 最大功耗 | 100 mW |
| 采样率（每秒） | 15.4k | 差分 - 输入:输出 | No |
| 共模瞬态抗扰度（最小） | Extended Industrial | ||
机械参数
| 宽度 | 4.4 | 高度 | 1.05 mm (Max) |
| 长度 | 9.7 mm | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 28TSSOP |
| 总长度 | 9.7 | 包装数量 | TSSOP |
| 位数 | 28 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 28-TSSOP | ||
产品信息
| 系列 | AD7734 | 架构 | Delta-Sigma |

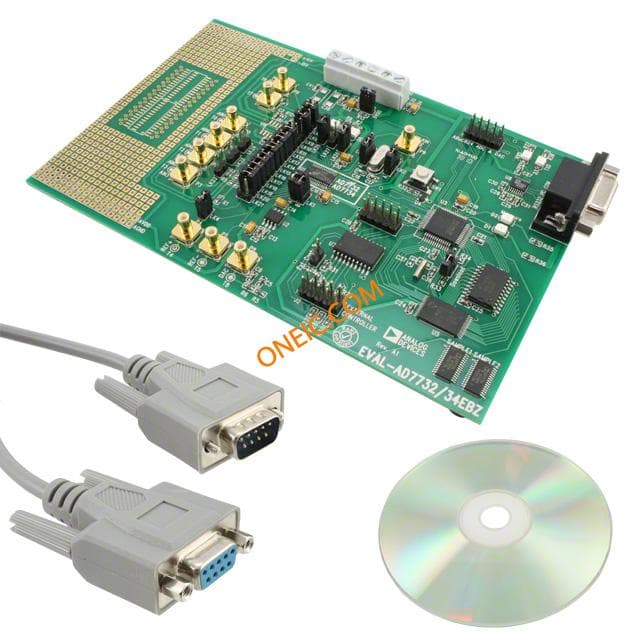

| 制造商全称 | Analog Devices | 开发套件 | EVAL-AD7734EBZ |
| 印刷电路板数量 | 28 | A/D转换器数量 | 4 |
| 输入数量及类型 | 4 Single-Ended, Unipolar; 4 Single-Ended, Bipolar | ||
环境参数
| 工作温度 | -40°C ~ 105°C | ||
