AD7714ARSZ-5
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 1ksps 24-bit Serial 28-Pin SSOP Single ADC Delta-Sigma 1ksps 24-bit Serial 28-Pin SSOP IC ADC 24BIT SIGMA-DELTA 28SSOP ADC 24-Bit 5-Ch Signal Condit. 5V SSOP28 Analog to Digital Converters - ADC CMOS 3V/5V 500uA 24B Signal Condition Analog Devices , 24 位 ADC, 差分输入, SPI接口, 28针 SSOP封装 |
| 分类 |
商业参数
| 产品 | Analog to Digital Converters | 其他名称 | AD7714ARSZ5 |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 47 |
| 标准封装名称 | SSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 信噪比 | 137 dB |
| 输入类型 | Voltage | 分辨率 | 24 Bit |
| 输入信号 | Pseudo-Differential|Differential | INL/DNL（LSB） | ±0.0015%FSR |
| 输入功率 | Analog and Digital | 额定功率 | 7 W |
| 转换器类型 | General Purpose | 数据接口 | DSP, MICROWIRE™, QSPI™, Serial, SPI™ |
| 输入极性 | Unipolar|Bipolar | 位数 | 24 |
| 基准类型 | External, Internal | 额定电压 | 2.5V|±2.5V |
| 数据速率（最大） | 1 kSPs | 采样保持与ADC比率（如1:2） | No |
| 额定电压值 | 2.5/�2.5 | 供电电压 | 5 V |
| 数字I/O线数 | 串行 （SPI） | 失真额定值（如THD） | ±0.0015%FSR |
| 供电类型 | Single | 电压基准 | External |
| 通道数量 | 5 Channel | 元件数量 | 1 |
| 采样频率 | 1 ksps | ADC/DAC 数量 | 1 |
| 供电电源 | Analog and Digital | 增益带宽积 | +/- 0.003 %FSR |
| 平均正向功率 | 5 mW | 最大功耗 | 7 mW |
| 采样率（每秒） | 1k | 差分 - 输入:输出 | Yes |
| 电源电压范围（典型） | Not Required V | 信噪比，ADC/DAC（dB）典型值 | 137 dB |
| 共模瞬态抗扰度（最小） | Commercial | ||
机械参数
| 宽度 | 5.38mm | 高度 | 1.79mm |
| 长度 | 10.34mm | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 28 |
| 封装形式 | 28SSOP | 冷却的封装 | SSOP |
| 总长度 | 10.2 | 包装数量 | SSOP |
| 尺寸/外形 | 10.34 x 5.38 x 1.79mm | 位数 | 28 |
| 外壳尺寸-插件 | 1.75 | 供应商器件封装 | 28-SSOP |
| 外壳尺寸-插入件（转换至） | Delta Sigma | ||
产品信息
| 系列 | AD7714 | 架构 | Delta-Sigma |

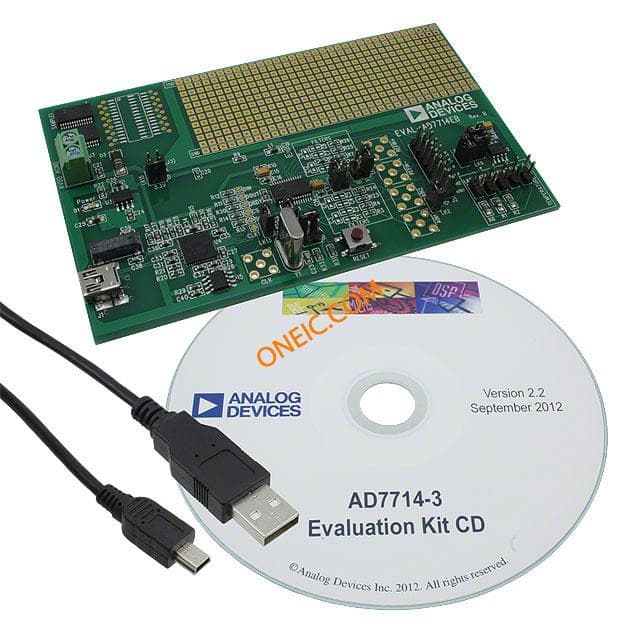

| 制造商全称 | Analog Devices | 开发套件 | EVAL-AD7714-3EBZ |
| 印刷电路板数量 | 28 | A/D转换器数量 | 4|3 |
| 输入数量及类型 | 3 Differential, Unipolar; 3 Differential, Bipolar; 5 Pseudo-Differential, Unipolar; 5 Pseudo-Differential, Bipolar | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
