AD7684BRMZRL7
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single SAR 100ksps 16-bit Serial 8-Pin MSOP T/R Single ADC SAR 100ksps 16-bit Serial 8-Pin MSOP T/R IC ADC 16BIT 100KSPS DIFF 8MSOP AD7684BRMZRL7, 16-Bit Analogue to Digital Converter, Differential, SPI, 8-Pin MSOP Analog to Digital Converters - ADC 16-BIT 100 kSPS Analog Devices , 16 位 ADC, 差分输入, SPI接口, 8针 MSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Analog to Digital Converters | 其他名称 | AD7684BRMZRL7CT |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 1000 |
| 标准封装名称 | MSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 信噪比 | 91(Typ) dB |
| 输入类型 | Voltage | 分辨率 | 16 Bit |
| 输入信号 | Differential | INL/DNL（LSB） | ±3LSB |
| 转换器类型 | General Purpose | 数据接口 | DSP, MICROWIRE™, QSPI™, Serial, SPI™ |
| 输入极性 | Bipolar | 位数 | 16 |
| 基准类型 | External | 额定电压 | ±5V |
| 数据速率（最大） | 100 kSPs | 采样保持与ADC比率（如1:2） | Yes |
| 供电电压 | 5 V | 数字I/O线数 | 串行 （SPI） |
| 失真额定值（如THD） | ±3LSB | 电压基准 | External |
| 通道数量 | 1 Channel | 采样频率 | 100 ksps |
| ADC/DAC 数量 | 1 | 供电电源 | Single |
| 增益带宽积 | +/- 15 LSB | 平均正向功率 | 4 mW |
| 最大功耗 | 6 mW | 采样率（每秒） | 100k |
| 差分 - 输入:输出 | Yes | 信噪比，ADC/DAC（dB）典型值 | 91 dB |
机械参数
| 宽度 | 3mm | 高度 | 0.85mm |
| 长度 | 3mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 8 |
| 封装形式 | 8MSOP | 冷却的封装 | MSOP |
| 总长度 | 3 | 包装数量 | MSOP |
| 尺寸/外形 | 3 x 3 x 0.85mm | 位数 | 8 |
| 外壳尺寸-插件 | 0.85 | 供应商器件封装 | 8-MSOP |
| 外壳尺寸-插入件（转换至） | SAR | ||
产品信息
| 类型 | S/H ADC | 系列 | AD7684 |
| 功能 | Y | 架构 | SAR |

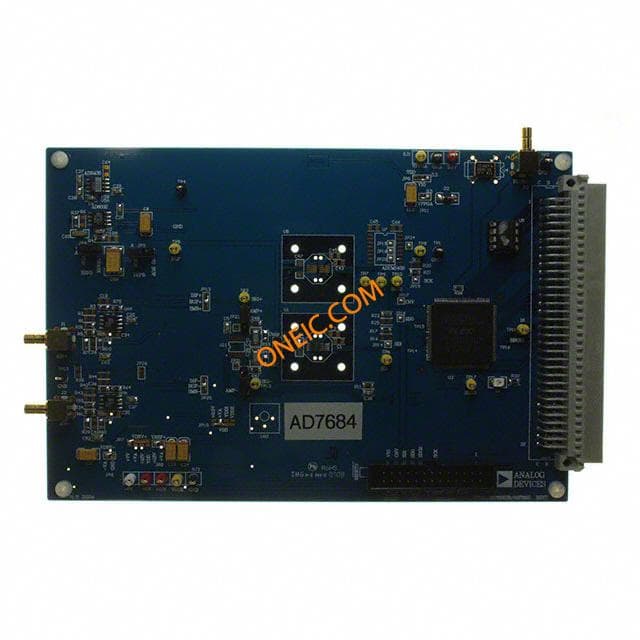

| 制造商全称 | Analog Devices | 开发套件 | EVAL-AD7684SDZ |
| 印刷电路板数量 | 8 | A/D转换器数量 | 1 |
| 输入数量及类型 | 1 Differential, Bipolar | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
