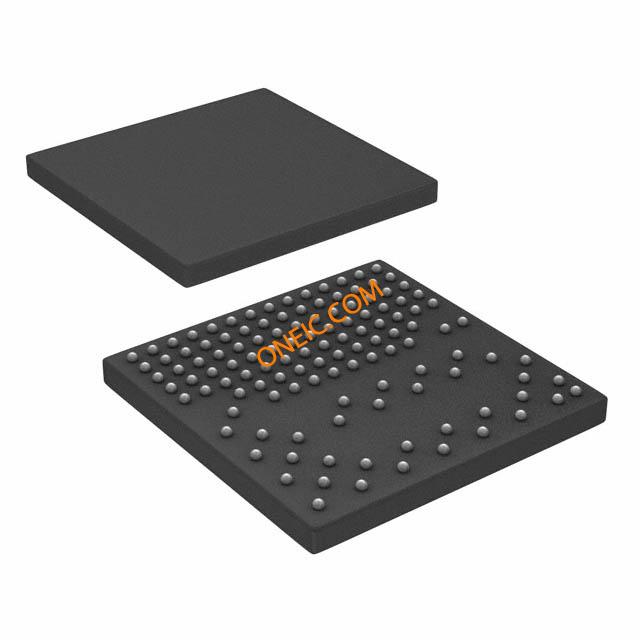

AD5535ABCZ
| 制造商 | Analog Devices, Inc. |
| 描述 | DAC 32-CH Resistor-String 14-bit 124-Pin CSP-BGA Tray IC DAC 14BIT SRL 124CSPBGA DAC 32-Ch 14-Bit, Amp 50-200V CSPBGA124 Digital to Analog Converters - DAC IC 32-CH w/ 200V AMP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Trays | 工厂包装数量 | 126 |
| 标准封装名称 | BGA | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (3-Wire, SPI) | 分辨率 | 14 Bit |
| 输出类型 | Voltage | INL/DNL（LSB） | ±0.1(Typ) %FSR |
| 输入功率 | Dual | 建立时间 | 65(Typ) us |
| 转换器类型 | General Purpose | 数据接口 | Serial |
| 位数 | 14 | 数据速率（最大） | 1.2 Msps |
| DAC数量 | 32 | 供电电压 | 5.25 V |
| 失真额定值（如THD） | +/- 0.1 % FSR | 输出数量 | 32 |
| 供电类型 | Dual | 电压基准 | External |
| 通道数量 | 32 | 供电电源 | Analog and Digital |
| 最大功耗 | 787 mW | 输出数量与类型 | 32 Voltage, Unipolar |
| 采样率（每秒） | 1.2M | 电源电压范围（典型） | �5 V |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 15 | 包装方式 | Tray |
| 引脚样式 | Ball | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 124CSP-BGA |
| 冷却的封装 | CSP-BGA | 总长度 | 15 |
| 包装数量 | CSP-BGA | 位数 | 124 |
| 外壳尺寸-插件 | 1.25(Max) | 供应商器件封装 | 124-CSPBGA (15x15) |
产品信息
| 系列 | AD5535 | 架构 | Resistor-String |
| 印刷电路板数量 | 124 | A/D转换器数量 | 32 |
环境参数
| 工作温度 | -10 to 85 °C | 结工作温度 | 85C |
