AD5258BRMZ10
| 制造商 | Analog Devices, Inc. |
| 描述 | Digital Potentiometer 64POS 10KOhm Single 10-Pin MSOP IC POT DGTL I2C 10K 64P 10MSOP AD5258BRMZ10, Digital Potentiometer 10kΩ 64-Position Serial-I2C 10-Pin MSOP Digital Potentiometer ICs IC 6-Bit I2C EEMEM IC, DIGIPOT 6BIT I2C EEMEM 10K, SMD 10kΩ 64位置 数字电位计, 串行 - I2C接口, 10针 MSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
| 标准封装名称 | MSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85235290 |
| 零件状态 | :5258BRMZ10 | 抗辐射加固 | No |
电气参数
| 接口 | I²C (Device Address) | 容差 | 30 % |
| 电阻 | 10 kOhm | 存储器类型 | Non-Volatile |
| 输入功率 | Analog and Digital | 输出电流 | 4 uA |
| 供电电压 | 2.7 V ~ 5.5 V | 供电类型 | Analog and Digital |
| 电阻值（欧姆） | 10k | 通道数量 | :1 |
| 元件数量 | 1 | 电阻公差 | :± 30% |
| 电源电压范围（典型） | Not Required V | 初始电阻（最小） | 10 kohm |
机械参数
| 锥度 | :Linear | 宽度 | 3mm |
| 高度 | 0.85mm | 长度 | 3mm |
| 重量 | 0.000045 | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :10 | 封装形式 | 10MSOP |
| 冷却的封装 | MSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 3 | 包装数量 | MSOP |
| 尺寸/外形 | 3 x 3 x 0.85mm | 位数 | 64 |
| 外壳尺寸-插件 | 0.85 | 供应商器件封装 | 10-MSOP |
产品信息
| 系列 | AD5258 | 基本单元 | :5258 |
| 滑动端存储器 | Non Volatile | 控制接口 | Serial (I2C) |
| 电路数 | 1 | 抽头/步进数 | 64 |
| 印刷电路板数量 | 10 | A/D转换器数量 | Single |
| 加载位置数 | :64 | 转换位置数（转换为） | :64 |
环境参数
| 工作温度 | -40 to 85 °C | 温度系数 | 200 ppm/°C Typical |
文档与媒体
相关型号

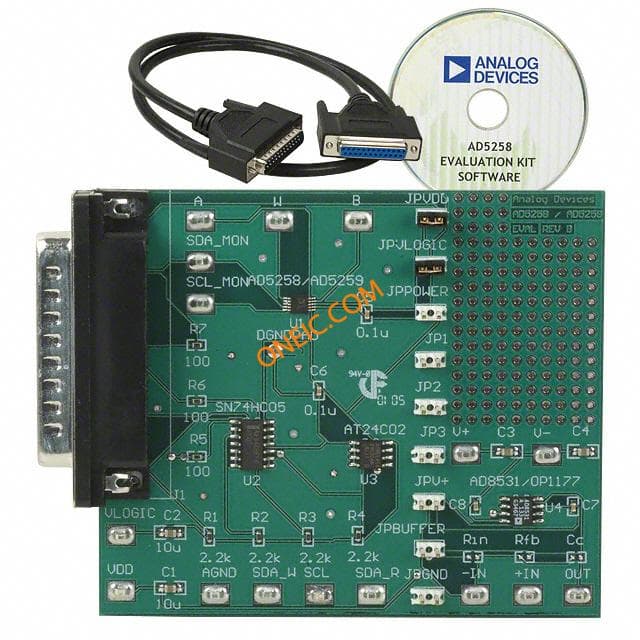

AD5258EVAL
