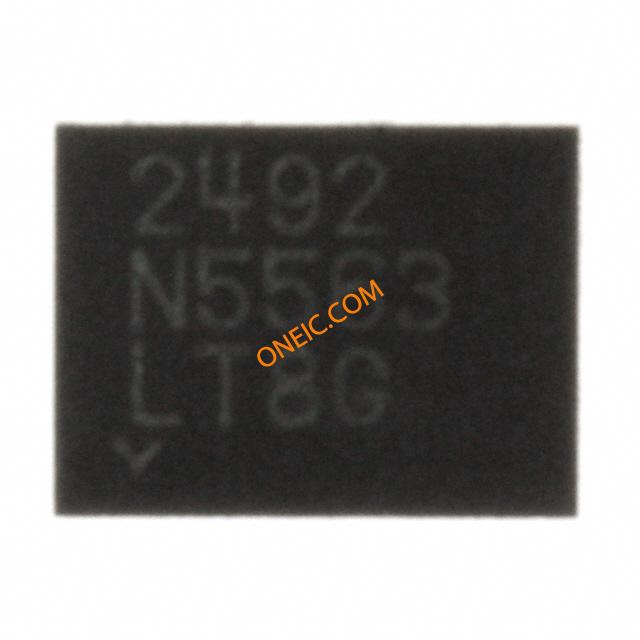

LTC2492CDE#PBF
| 制造商 | Analog Devices, Inc. |
| 描述 | Single ADC Delta-Sigma 7.5sps 24-bit Serial 14-Pin DFN EP IC ADC 24BIT DELTA SIG 14-DFN IC, 24BIT ADC, DELTA SIG, HS, 14DFN |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | LTC2492CDEPBF | 标准包装数量 | 91 |
| 标准封装名称 | DFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (3-Wire, 4-Wire, SPI) | 线性度 | 1LSB(Typ) |
| 输入类型 | Voltage | 分辨率 | 24bit |
| 输入信号 | Single-Ended|Differential | INL/DNL（LSB） | 10ppm of Vref |
| 输入功率 | Single | 转换器类型 | Temperature Measurement |
| 数据接口 | MICROWIRE™, Serial, SPI™ | 输入极性 | Bipolar |
| 位数 | 24 | 额定电压 | ±2.75V |
| 额定电压值 | �2.75 | 输出电流 | :200µA |
| 供电电压 | Not Required V | 分辨率（位） | :24bit |
| 电压基准 | External | 通道数量 | :4 |
| 元件数量 | 1 | 采样频率 | 7.5sps |
| ADC/DAC 数量 | 1 | 供电电源 | Single |
| 差分非线性 | 1LSB(Typ) | 内部供电电压 | :2.7V to 5.5V |
| 采样率（每秒） | 7.5 | 差分 - 输入:输出 | Yes |
| 电源电压范围（典型） | Not Required V | 共模瞬态抗扰度（最小） | Commercial |
机械参数
| 宽度 | 3 | 重量 | 0.0002 |
| 包装方式 | Tube | 引脚样式 | No Lead |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 引脚数 | :14 | 封装形式 | 14-WFDFN Exposed Pad |
| 冷却的封装 | DFN EP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 4 | 包装数量 | DFN EP |
| 位数 | 14 | 外壳尺寸-插件 | 0.75(Max) |
| 供应商器件封装 | 14-DFN (4x3) | ||
产品信息
| 基本单元 | :2492 | 架构 | Delta-Sigma |
| 印刷电路板数量 | 14 | A/D转换器数量 | 1 |
| 输入数量及类型 | 4 Single-Ended, Bipolar; 2 Differential, Bipolar | ||
环境参数
| 工作温度 | 0°C ~ 70°C | ||
