LTC2261IUJ-14#TRPBF
| 制造商 | Analog Devices, Inc. |
| 描述 | Single ADC Pipelined 125Msps 14-bit Parallel/LVDS 40-Pin QFN EP T/R IC ADC 14BIT 125MSPS 40-QFN |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 2,000 | 标准封装名称 | QFN |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 接口 | Parallel|LVDS | 输入类型 | Voltage |
| 分辨率 | 14bit | 输入信号 | Differential |
| INL/DNL（LSB） | ±3.75LSB | 转换器类型 | General Purpose |
| 数据接口 | Parallel | 位数 | 14 |
| 额定电压 | 1Vp-p/2Vp-p | 供电电压 | 1.8 |
| 电压基准 | Internal|External | 采样频率 | 125Msps |
| ADC/DAC 数量 | 1 | 供电电源 | Single |
| 最大功耗 | 246 | 差分非线性 | ±0.9LSB |
| 采样率（每秒） | 125M | 差分 - 输入:输出 | Yes |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 6 | 包装方式 | Tape and Reel |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| 封装形式 | 40-WFQFN Exposed Pad | 总长度 | 6 |
| 包装数量 | QFN EP | 位数 | 40 |
| 外壳尺寸-插件 | 0.75(Max) | 供应商器件封装 | 40-QFN (6x6) |
产品信息
| 架构 | Pipelined | 印刷电路板数量 | 40 |
| A/D转换器数量 | 1 | 输入数量及类型 | 1 Differential |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
文档与媒体
相关型号

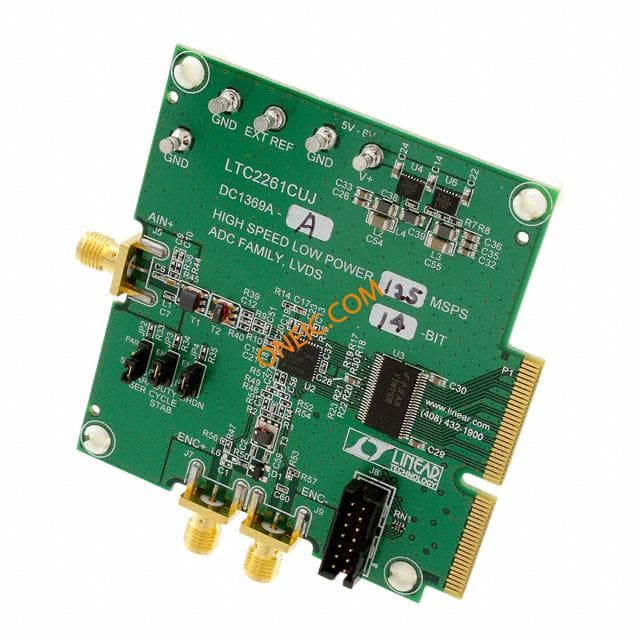

DC1369A-A
Analog Devices, Inc.
BOARD DEMO 125MSPS LTC2261-14 14BIT ADC Eval Brd, Rq. DC890, LVDS_XFMR & DC1075
详情

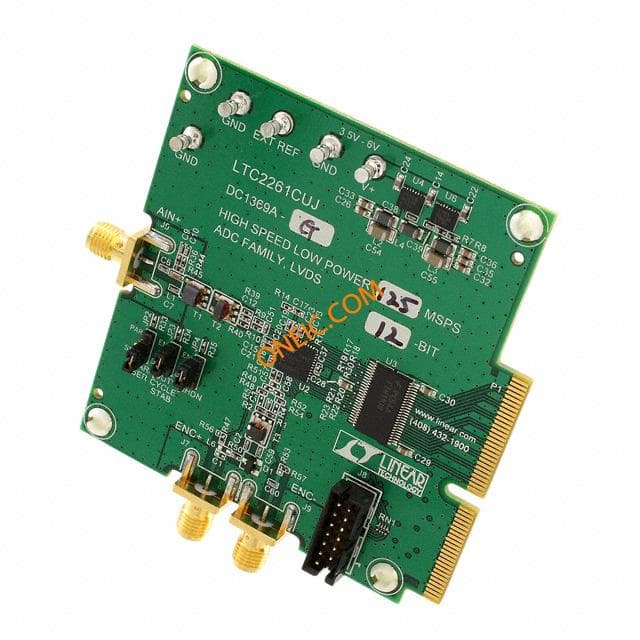

DC1369A-G
Analog Devices, Inc.
BOARD DEMO 125MSPS LTC2261-12 12BIT ADC Eval Brd, Rq. DC1371 & DC1075
详情
DC1370A-A
Analog Devices, Inc.
14BIT ADC Eval Brd, Rq. DC890, LVDS_XFMR & DC1075 BOARD EVAL LTC2261-14
详情
DC1370A-G
Analog Devices, Inc.
12BIT ADC Eval Brd, Rq. DC1371 & DC1075 BOARD EVAL LTC2261-12
详情
