点击放大查看

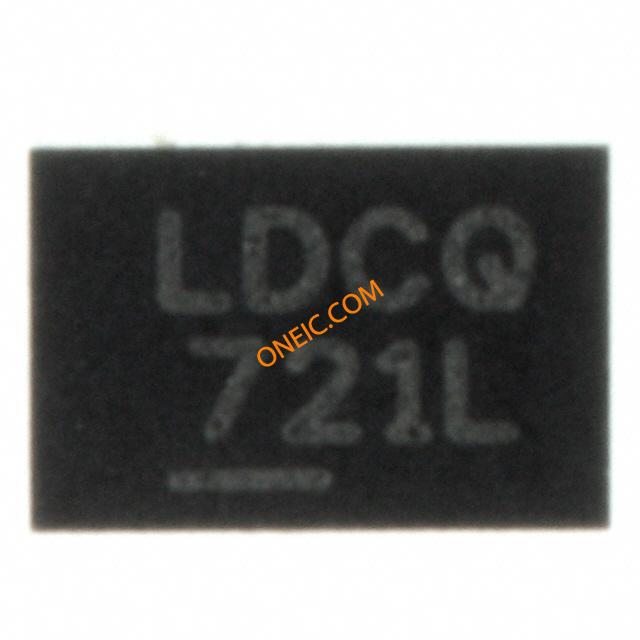

LT3592EDDB#TRMPBF
| 制造商 | Analog Devices, Inc. |
| 描述 | LED DRVR 2Segment 5V/9V/12V/15V/18V/24V 10-Pin DFN EP T/R IC LED DRVR HP CONST CURR 10-DFN IC, LED DRIVER, 500MA, 10DFN |
| 分类 |
商业参数
| 其他名称 | LT3592EDDB#TRMPBFCT | 标准包装数量 | 500 |
| 标准封装名称 | DFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
电气参数
| 调光方式 | :PWM | 频率 | 400kHz ~ 2.2MHz |
| 显示类型 | :LED | 额定电压 | :30V |
| 输出电流 | :500mA | 供电电压 | 3.6 V ~ 36 V |
| 输出数量 | 1 | 开关频率 | :2.2MHz |
| 最小输入电压 | 30V | 最小供电电压 | 36 |
| 最大恒流负载 | Yes | 共模瞬态抗扰度（最小） | Extended |
| 最大持续工作电压（MCOV） | :36V | ||
机械参数
| 重量 | 0.0001 | 包装方式 | Tape and Reel |
| 封装体颜色 | :DFN | 引脚样式 | No Lead |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 引脚数 | :10 | 封装形式 | 10-WFDFN Exposed Pad |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | DFN EP |
| 位数 | 10 | 供应商器件封装 | 10-DFN (3x2) |
产品信息
| 类型 | Color, White LED | 拓扑 | PWM, Step-Down (Buck) |
| 基本单元 | :3592 | 段数 | 2 |
| 内部连接 | Yes | 应用细节 | :Automotive, Industrial Lighting |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
相关型号

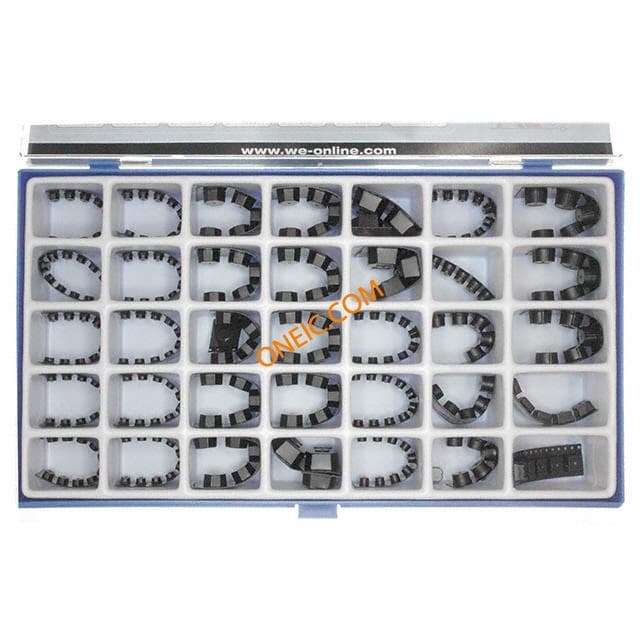

744720
Wurth Electronics Inc
KIT DESIGN FOR LINEAR TECH Wurth Elektronik Power Inductor Inductor Design Kit, 239 Pieces DESIGN-KIT SMD-POWER CHOKES Wurth Elektronik 239件 电感器设计套件, 套件包含功率电感器

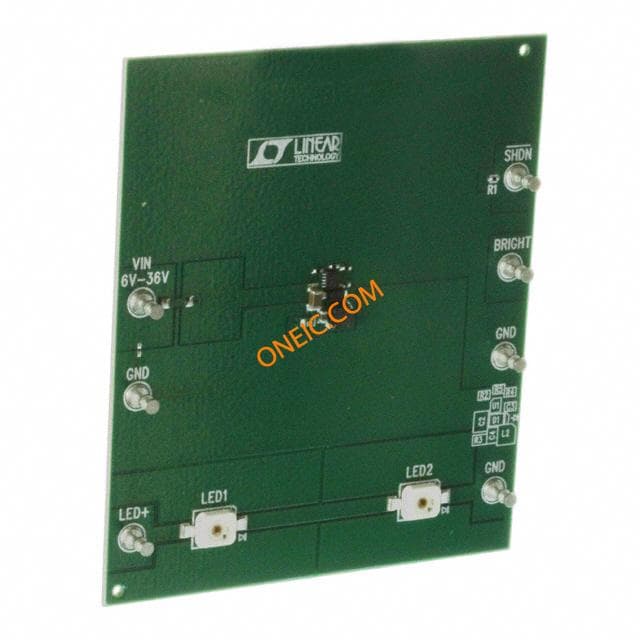

DC1205A
Analog Devices, Inc.
BOARD EVAL LED DRIVER LT3592 EVAL BOARD, LT3592 500mA LED DRIVER

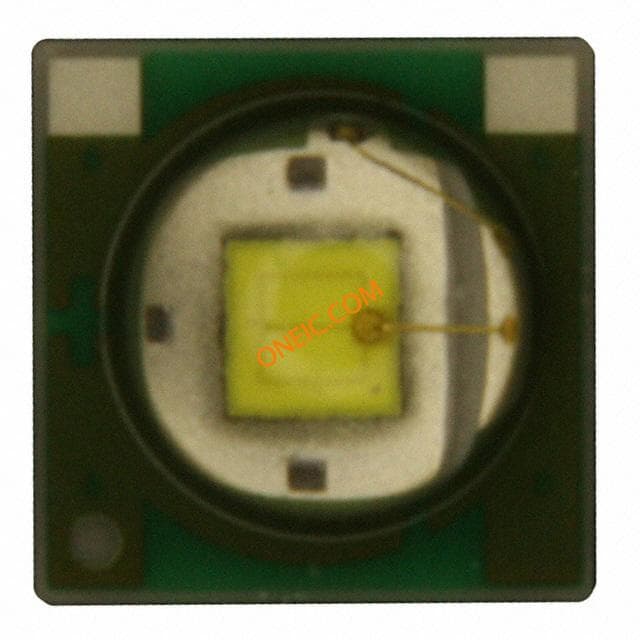

XPCWHT-L1-R250-008E5
Wolfspeed, Inc.
High Power LEDs - White White, 73.9lm XLAMP XP-C SERIES LED - WARM/N LED XLAMP NEUTRAL WHITE SMD LED, SMD, N-WHITE, 73.9LM Cree XLamp XP-C 系列 白色 4000K 大功率 LED , 表面安装
XPEAMB-L1-R250-00401
Wolfspeed, Inc.
High Power LEDs - Single Color XLAMP XPE LED AMBER XLAMP XP-E LIGHT EMITTING DIOD LED AMB 590NM XLAMP WTR CLR SMD XP COLOR

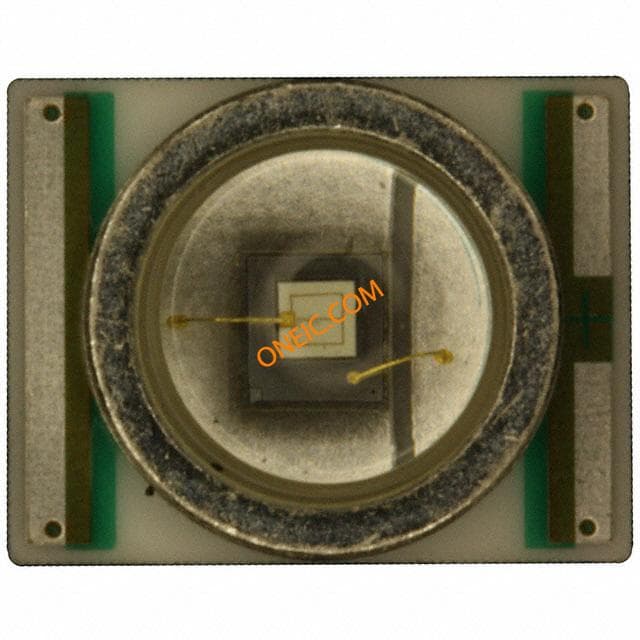

XRCBLU-L1-R250-00H01
Wolfspeed, Inc.
High Power LEDs - Single Color Blue, 18.1lm LED BLUE 475NM SMD XLAMP LED BLUE 475NM XLAMP SMD LED, SMD, BLUE, 18.1LM

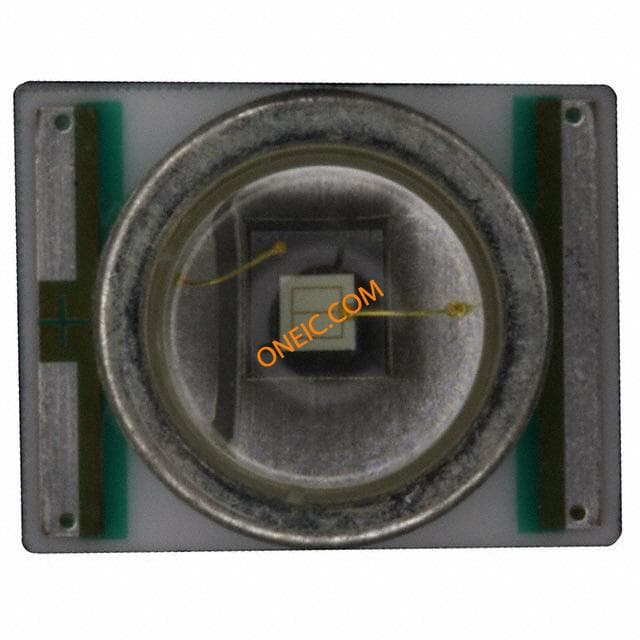

XRCGRN-L1-R250-00N01
