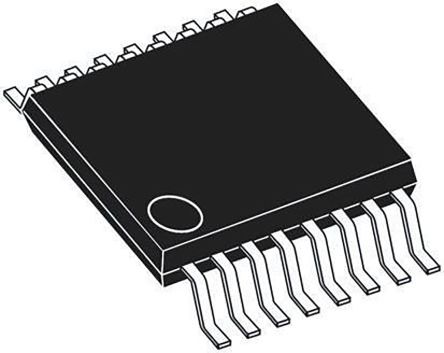

LT3518EFE#PBF
| 制造商 | Analog Devices, Inc. |
| 描述 | LED DRVR 3Segment 3.3V/5V/9V/12V/15V/18V/24V 16-Pin TSSOP EP IC LED DRIVR AUTOMOTIVE 16-TSSOP LT3518EFE#PBF, LED Driver 3-Segments, 3.3, 5, 9, 12, 15, 18, 24V, 16-Pin TSSOP EP LED DRIVER, 2.3A SWITCH CUR, 16TSSOP 3段 LED 驱动器, 3.3 V, 5 V, 9 V, 12 V, 15 V, 18 V, 24 V, 16引脚 TSSOP封装 |
| 分类 |
商业参数
| 标准包装数量 | 95 | 标准封装名称 | TSSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | ||
电气参数
| 调光方式 | :PWM | 频率 | 250kHz ~ 2.5MHz |
| 显示类型 | :LED | 额定电压 | 12 V, 15 V, 18 V, 24 V, 3.3 V, 5 V, 9 V |
| 输出电流 | 10000 mA | 供电电流 | 10 mA |
| 供电电压 | 3 V ~ 30 V | 输出数量 | 1 |
| 开关频率 | :2.5MHz | 最小输入电压 | :3V |
| 最小供电电压 | 3 V | 最大恒流负载 | Yes |
| 共模瞬态抗扰度（最小） | Extended | 最大持续工作电压（MCOV） | :30V |
机械参数
| 宽度 | 4.5mm | 高度 | 0.95mm |
| 长度 | 5.1mm | 重量 | 0.0002 |
| 包装方式 | Tube | 封装体颜色 | :TSSOP |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 引脚数 | :16 |
| 封装形式 | 16-TSSOP (0.173", 4.40mm Width) Exposed pad | 冷却的封装 | TSSOP EP |
| 材料表面处理 | :MSL 1 - Unlimited | 包装数量 | TSSOP EP |
| 尺寸/外形 | 5.1 x 4.5 x 0.95mm | 位数 | 16 |
| 供应商器件封装 | 16-TSSOP-EP | ||
产品信息
| 类型 | White LED | 已删除 | Compliant |
| 拓扑 | PWM, Step-Down (Buck), Step-Up (Boost) | 基本单元 | :3518 |
| 段数 | 3 | 内部连接 | No |
| 应用细节 | :Automotive Lighting, Display Backlighting | ||
环境参数
| 工作温度 | -40°C ~ 125°C | 结工作温度 | 125C |
相关型号

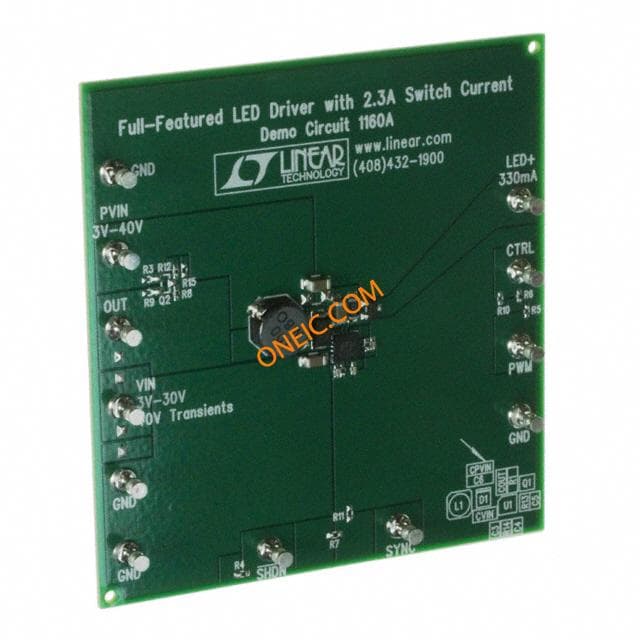

DC1160A
