点击放大查看

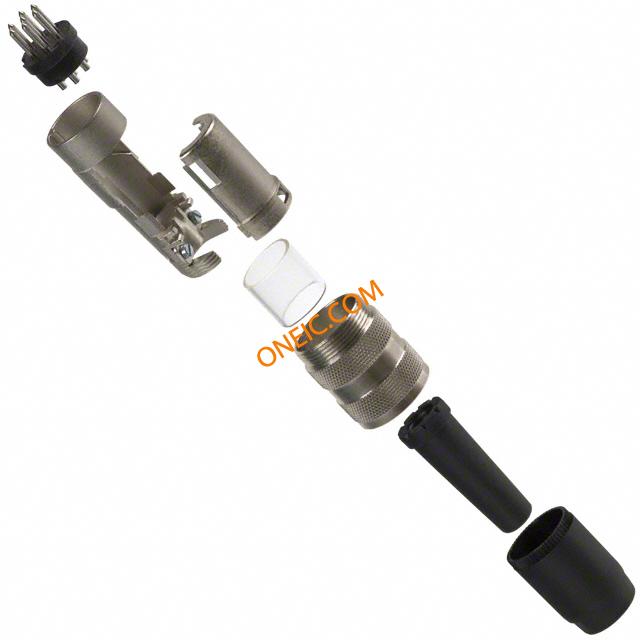

T 3475 001

制造商	Amphenol Corporation
描述	Conn Circular M 7 POS Solder ST Cable Mount 7 Terminal 1 Port CONN CIR MALE 7POS CBL MNT Circular DIN Connectors 7P CABLE PLUG PLUG, FREE, C091A, 7WAY connector, circular din, str male cable connector, 7 silver-plated solder contact Cable connector, C091A 7-pin Poles=7, T 3475 001, Amphenol
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	001 3475 T U	产品类别	Circular DIN Connectors
标准包装数量	Boxed	工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	欧盟RoHS	Compliant
海关税号	85366990	抗辐射加固	No
认证机构标志	UL Recognized/IEC	材料阻燃等级	UL94-V0

电气参数

额定电压	300V	供电电压	DIN
最大额定电流	5A

机械参数

重量	0.031	直径	17 mm
包装方式	Bulk	出线方向	Yes
导线线规	20-26	方向	Keyed
端接方式	Solder	触点形式	7Signal
触头类型	7Signal	安装类型	Cable Mount
外壳镀层	Nickel	行程角度	Straight
电缆直径	3-6 mm	连接器类型	Plug, Male Pins
接触镀层	Silver	紧固类型	Threaded
外壳涂层	Nickel	安装样式	Wire
封装形式	Metal	连接器用途	Threaded
插入角度	:-	本体材料	:-
触头材料	:-	壳体材料	Die Cast
总长度	67.5 mm	主要材料	DIN
端接样式	Crimp / Solder	第一触头极性	M
触点数	7	接触件端接	:Solder
介电材料	Thermoplastic	位数	7
外壳尺寸-插件	DIN	外壳材料及表面处理	Die Cast, Nickel Plated
第一连接器安装类型	:Cable

产品信息

类型	Circular	连接器性别	:Plug
系列	:C091A	产品特性	Shielded, Strain Relief
制造商全称	C091-A Series	产品子类型	Connectors
射频系列/标准	C091A

环境参数

密封等级	IP 40	防护等级	IP40
工作温度	-40°C ~ 100°C

文档与媒体

PDF 文档

C091A,B Series Design 19/Jan/2009

PDF 文档

40_c091_abd_e.pdf

PDF 文档

C091 A,B,D Series Catalog

PDF 文档

972087.pdf

PDF 文档

c091_en.pdf
