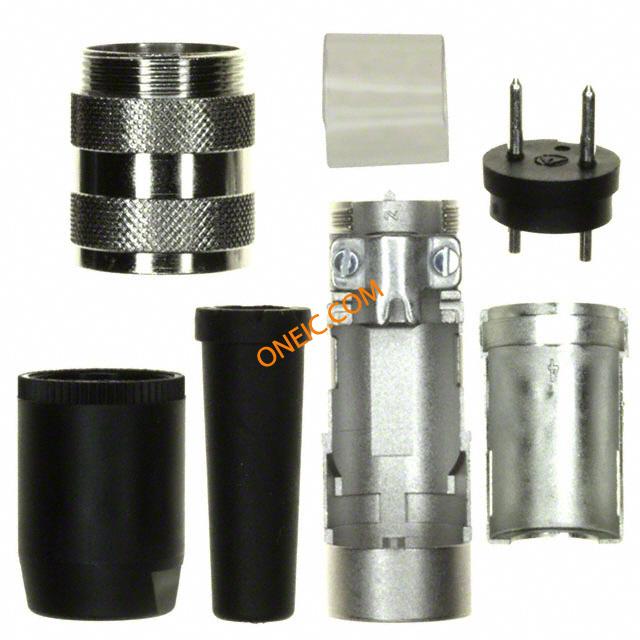

T 3200 001

制造商	Amphenol Corporation
描述	Conn Circular M 2 POS Solder ST Cable Mount 2 Terminal 1 Port CONN MALE 2POS CABLE MNT SILVER Circular DIN Connectors 2 Pin Male;Silver Cable Mount CIRCULAR CONNECTOR, PLUG, 2 WAY, CABLE CONN MALE 2POS INLINE MNT SILVER connector, circular din, str male cable conn, 2 silver plt solder contact, ip40 Connector: circular; Series: C091A; male; plug; silver plated; IP40 Cable connector, C091A 2-pin Poles=2, T 3200 001, Amphenol
分类	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	001 3200 T U	产品类别	Circular DIN Connectors
标准包装数量	Boxed	工厂包装数量	50

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
标准	UL E63093	海关税号	85369010
抗辐射加固	No	认证机构标志	UL Recognized/IEC
材料阻燃等级	UL94-V0

电气参数

额定电压	300V	供电电压	DIN
最大额定电流	5A

机械参数

重量	0.05	直径	17 mm
包装方式	Bulk	出线方向	Yes
导线线规	20-26	方向	Keyed
端接方式	Solder	触点形式	2Signal
触头类型	Pin	安装类型	Cable Mount
外壳镀层	Nickel	行程角度	Straight
电缆直径	3-6 mm	连接器类型	Plug, Male Pins
接触镀层	Silver	紧固类型	Threaded
外壳涂层	Nickel	安装样式	Cable
封装形式	Metal	连接器用途	Threaded
插入角度	:-	锁定特性	threaded joint, external thread
本体材料	:-	触头材料	:-
壳体材料	Die Cast	总长度	67.5 mm
包装数量	20	主要材料	DIN
尺寸/外形	see	连接器 - 电缆	plug
端接样式	Solder	第一触头极性	Pin (Male)
触点数	2	接触件端接	:Solder
介电材料	Thermoplastic	位数	2
外壳尺寸-插件	DIN (180 Degree)	外壳材料及表面处理	Die Cast, Nickel Plated
触点材料 - 镀层	silver plated	第一连接器安装类型	:Cable
第一连接器安装特征	DIN EN 60130-9

产品信息

SPG	20	类型	Circular
连接器性别	:Plug	系列	:C 091 A
产品特性	Shielded, Strain Relief	制造商全称	C091-A Series
产品子类型	Connectors	适配器系列	C091A
单元数量	1	射频系列/标准	C091A

环境参数

密封等级	IP 40	防护等级	IP40
工作温度	-40°C ~ 100°C

文档与媒体

PDF 文档

C091A,B Series Design 19/Jan/2009

PDF 文档

40_c091_abd_e.pdf

PDF 文档

C091 A,B,D Series Catalog

PDF 文档

1726585.pdf

在线文档

3007.html
