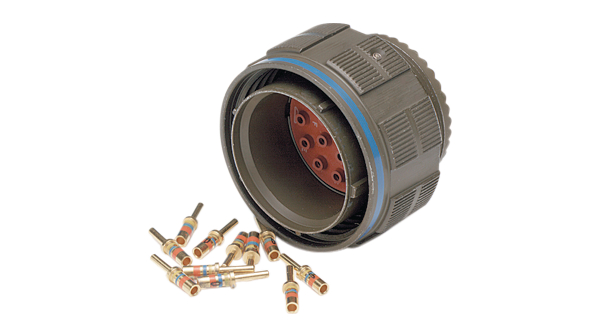

D38999/26WD97PN

制造商	Amphenol Corporation
描述	Conn MIL-DTL-38999 Circular PIN 12 POS Crimp ST Cable Mount 12 Terminal 1 Port Circular MIL Spec Connector 12P SIZE 15 STRAIGHT PLUG PIN MIL-DTL-38999 Series III Circular Connector CONN PLUG 12POS STRAIGHT W/PINS CIRCULAR CONNECTOR PLUG SIZE 15, 12POS, CABLE CONNECTOR, CIRC, 15-97, 12WAY, SIZE 15 Cable plug 15-97 12P, D38999/26WD97PN, Amphenol
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名

88-552044-97P

标准包装数量

Bulk

合规参数

RoHS	Contains lead / RoHS non-compliant	MIL类型	MIL-DTL-38999 III
海关税号	85369010	认证机构	:MIL-DTL-38999 Series III

电气参数

额定电压

600VAC, 850VDC

最大额定电流

7.5A, 13A

机械参数

重量	0.036	包装方式	Bulk
外壳尺寸	15	方向	N (Normal)
外壳样式	straight plug	端接方式	Crimp
重量（g）	37.49333	触头类型	pin contacts
安装类型	Cable Mount	外壳镀层	Olive Drab Chromate over Cadmium
连接器类型	MIL-DTL-38999 Series III Connector	接触镀层	Gold
紧固类型	Threaded	安装样式	Wire
外壳材料（壳体）	Aluminum	插入角度	15-97
本体材料	:Aluminium	外壳尺寸，MIL	D
触头材料	Copper Alloy	端接样式	Crimp
第一触头极性	Pin (Male)	配接方向	Self Locking
触点数	Yes	接触件端接	:Crimp
位数	12	外壳尺寸-插件	15-97
外壳材料及表面处理	Aluminum, Olive Drab Cadmium Plated	接触镀层厚度	50µin (1.27µm)
第一连接器安装类型	:Cable

产品信息

类型	MIL-DTL-38999 Circular	连接器性别	PL
系列	TV	产品特性	Shielded
产品子类型	Plugs	服务等级（或'使用等级'，根据具体描述）	olive drab cadmium plate aluminum, 500 hour salt spray, EMI -50dB @ 10GHz, 175Â°C

环境参数

防护等级

Environment Resistant

工作温度

175°C

文档与媒体

PDF 文档

MIL-DTL-38999 Series III Datasheet

PDF 文档

118589.pdf

PDF 文档

38999_circular.pdf

PDF 文档

12-092.pdf
