首页产品分类连接器解决方案圆形连接器标准圆形连接器D38999/26WB35PA

点击放大查看

D38999/26WB35PA

制造商	Amphenol Corporation
描述	Conn MIL-DTL-38999 Circular PIN 13 POS Crimp ST Cable Mount 13 Terminal 1 Port Circular MIL Spec Connector 13P PLG SZ 11 PIN CBL MNT MIL-DTL-38999 Series III Circular Connector CONN PLUG 13POS STRAIGHT W/PINS CONNECTOR, CIRCULAR, 13WAY, SIZE 11
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名

88-552042-35G

标准包装数量

Bulk

合规参数

RoHS	Contains lead / RoHS non-compliant	MIL类型	MIL-DTL-38999 III
海关税号	85369010	认证机构	:MIL-DTL-38999 Series III

电气参数

额定电压

400VAC, 550VDC

最大额定电流

机械参数

重量	0.001	包装方式	Bulk
外壳尺寸	11	方向	A
外壳样式	straight plug	端接方式	Crimp
重量（g）	19.10200	触头类型	pin contacts
安装类型	Cable Mount	外壳镀层	Olive Drab Chromate over Cadmium
连接器类型	MIL-DTL-38999 Series III Connector	接触镀层	Gold
紧固类型	Threaded	安装样式	Wire
外壳材料（壳体）	Aluminum	插入角度	11-35
本体材料	:Aluminium	外壳尺寸，MIL	B
触头材料	Copper Alloy	端接样式	Crimp
第一触头极性	Pin (Male)	配接方向	Self Locking
触点数	Yes	接触件端接	:Crimp
位数	13	外壳尺寸-插件	11-35
外壳材料及表面处理	Aluminum, Olive Drab Cadmium Plated	接触镀层厚度	50µin (1.27µm)
第一连接器安装类型	:Cable

产品信息

类型	MIL-DTL-38999 Circular	连接器性别	PL
系列	TV	产品特性	Shielded
产品子类型	Plugs	服务等级（或'使用等级'，根据具体描述）	olive drab cadmium plate aluminum, 500 hour salt spray, EMI -50dB @ 10GHz, 175Â°C

环境参数

防护等级

Environment Resistant

工作温度

175°C

文档与媒体

PDF 文档

12-092.pdf

PDF 文档

MIL-DTL-38999 Series III

PDF 文档

38999 Circular InterConnects Datasheet

PDF 文档

12-092.pdf

相关型号

D38999/24WB35SA

amphenol

Conn MIL-DTL-38999 Circular SKT 13 POS Crimp ST Jam Nut 13 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN RCPT 13POS JAM NUT W/SCKT Circular MIL Spec Connector 13P RCPT SZ 11 SKT PNL MNT CONNECTOR, CIRC, 11-35, 13WAY, SIZE 11

¥132.0832

详情

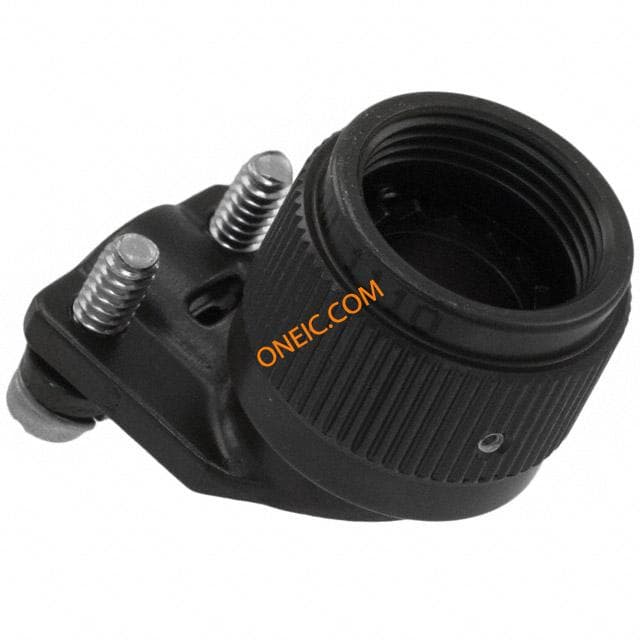

A8504939S11W

Amphenol PCD

サーキュラーミル仕様張力緩和およびアダプター Backshell, SR, 90deg, SL, OD Cad, Size 11 STRAIN REL 90 DEG SL SHELL SZ 11

¥83.2728

详情

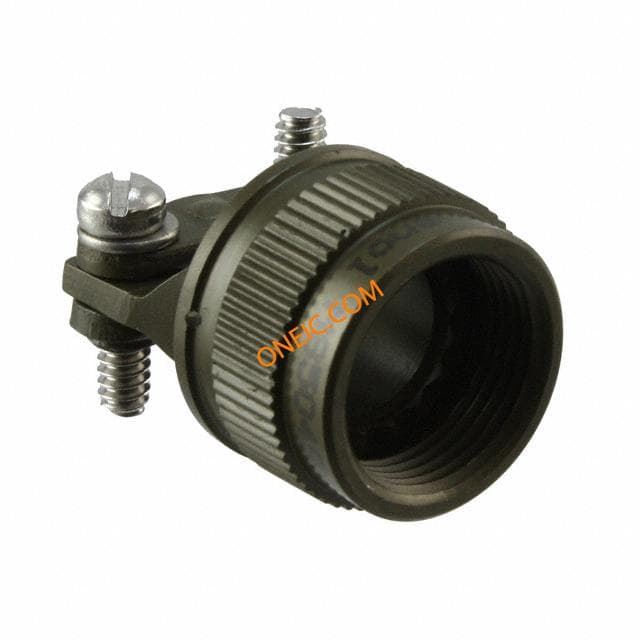

A850493811W

Amphenol PCD

Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, Strt, OD Cad, Size 11 STRAIN RELIEF STRGHT SHELL SZ 11

¥36.4256

详情

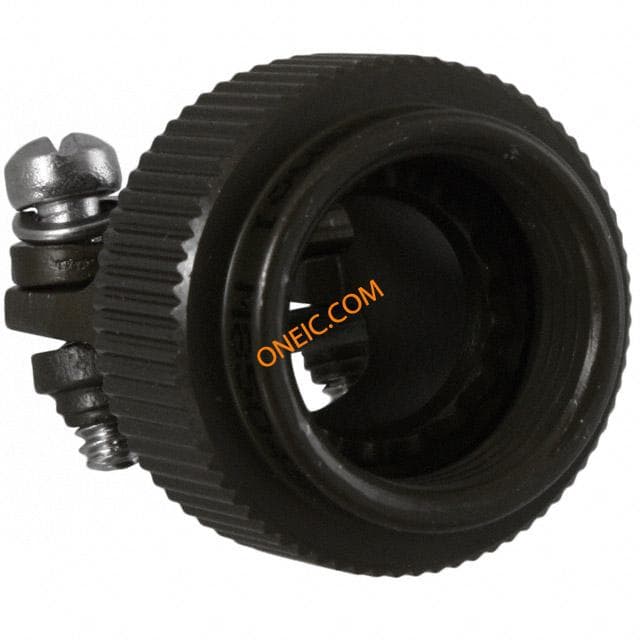

A8504938S11W
