D38999/26MJ35PN

制造商	Amphenol Corporation
描述	Conn MIL-DTL-38999 Circular PIN 128 POS Crimp ST Cable Mount 128 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN PLUG 128POS STRAIGHT W/PINS Circular MIL Spec Connector 128P PLG SZ 25 PIN CBL MNT CONNECTOR, CIRCULAR, SIZE 25, 128WAY
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Bulk

合规参数

RoHS	Contains lead / RoHS non-compliant	MIL类型	MIL-DTL-38999 III
海关税号	85369010	认证机构	:MIL-DTL-38999 Series III

电气参数

插入损耗	Normal	额定电压	400VAC, 550VDC
最大额定电流	5A	最小供电电压	1300

机械参数

重量	0.001	包装方式	Bulk
屏蔽	Yes	外壳尺寸	25
导线线规	28,26,24,22	方向	N (Normal)
外壳样式	straight plug	端接方式	Crimp
触点尺寸	128#22D	触头类型	500 cycle pin contacts
外壳颜色	Silver	安装类型	Cable Mount
外壳镀层	Electroless Nickel	连接器类型	MIL-DTL-38999 Series III Connector
接触镀层	Gold	紧固类型	Threaded
安装样式	Wire	封装形式	:Straight Plug
外壳材料（壳体）	Aluminum	连接器样式	Plug
插入件材料	Hard Dielectric	插入角度	25-35
本体材料	:Composite	外壳尺寸，MIL	J
触头材料	Copper Alloy	端接样式	Crimp
第一触头极性	Pin (Male)	配接方向	Self Locking
触点数	Yes	接触件端接	:Crimp
位数	128	外壳尺寸-插件	25-35
衬套/护套类型	Silicone	外壳材料及表面处理	Electroless Nickel
接触镀层厚度	50µin (1.27µm)	第一连接器安装类型	:Cable

产品信息

类型	MIL-DTL-38999 Circular	连接器性别	PL
系列	TV	产品子类型	Plugs
服务等级（或'使用等级'，根据具体描述）	electroless nickel plate (200Â°C), 2000 hrs. dynamic salt spray	规格说明	MIL-DTL-38999

环境参数

额定等级	M	机械寿命	500
防护等级	Environment Resistant	工作温度	200°C

文档与媒体

PDF 文档

MIL-DTL-38999 Series III

PDF 文档

38999 Circular InterConnects Datasheet

PDF 文档

12-092.pdf

相关型号

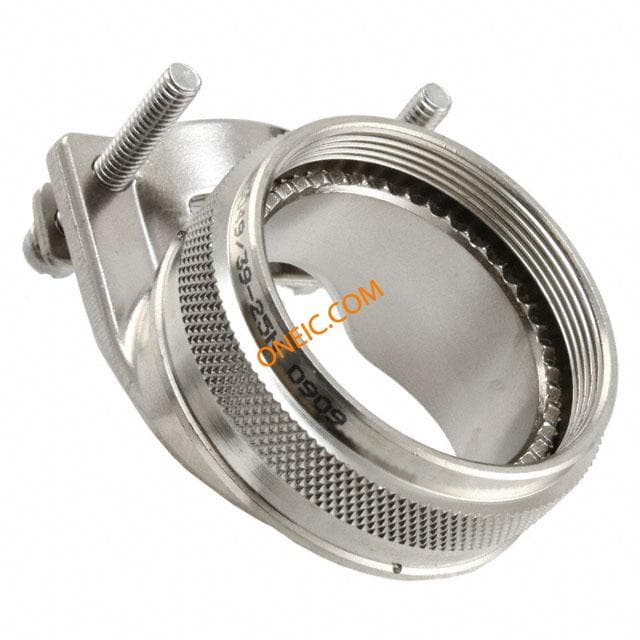

A850493925N
