D38999/26MH53JN
| 制造商 | Amphenol Corporation |
| 描述 | Conn MIL-DTL-38999 Circular SKT 53 POS Crimp ST Cable Mount 53 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN PLUG 53POS STRAIGHT W/SCKT |
| 分类 |
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Contains lead / RoHS non-compliant | ||
电气参数
| 插入损耗 | Normal | 额定电压 | 600VAC, 850VDC |
| 最大额定电流 | 7.5A | 最小供电电压 | 1800 |
机械参数
| 重量 | 0.37303 | 包装方式 | Bulk |
| 屏蔽 | Yes | 外壳尺寸 | 23 |
| 导线线规 | 24,22,20 | 方向 | N (Normal) |
| 外壳样式 | straight plug | 端接方式 | Crimp |
| 触点尺寸 | 53#20 | 触头类型 | 1500 cycle socket contacts |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 外壳镀层 | Electroless Nickel | 连接器类型 | MIL-DTL-38999 Series III Connector |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 外壳材料（壳体） | Composite | 连接器样式 | Plug |
| 插入件材料 | Hard Dielectric | 插入角度 | 23-53 |
| 外壳尺寸，MIL | H | 触头材料 | Copper Alloy |
| 触点数 | Yes | 位数 | 53 |
| 外壳尺寸-插件 | 23-53 | 衬套/护套类型 | Silicone |
| 外壳材料及表面处理 | Electroless Nickel | 接触镀层厚度 | 50µin (1.27µm) |
产品信息
| 类型 | MIL-DTL-38999 Circular | 连接器性别 | PL |
| 服务等级（或'使用等级'，根据具体描述） | electroless nickel plate (200°C), 2000 hrs. dynamic salt spray | 规格说明 | MIL-DTL-38999 |
环境参数
| 额定等级 | I | 机械寿命 | 1500 |
| 防护等级 | Environment Resistant | 工作温度 | 200°C |
文档与媒体
相关型号

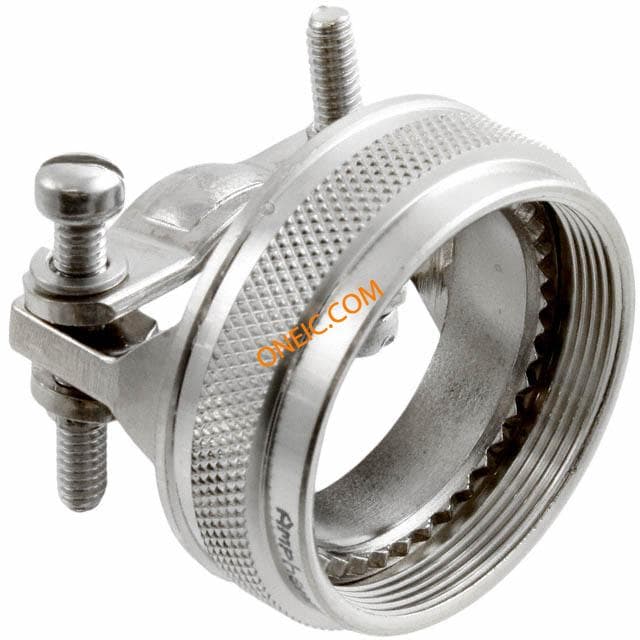

A850493823N
Amphenol PCD
Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, Strt, Nickel, Size 23 STRAIN RELIEF STRGHT SHELL SZ 23

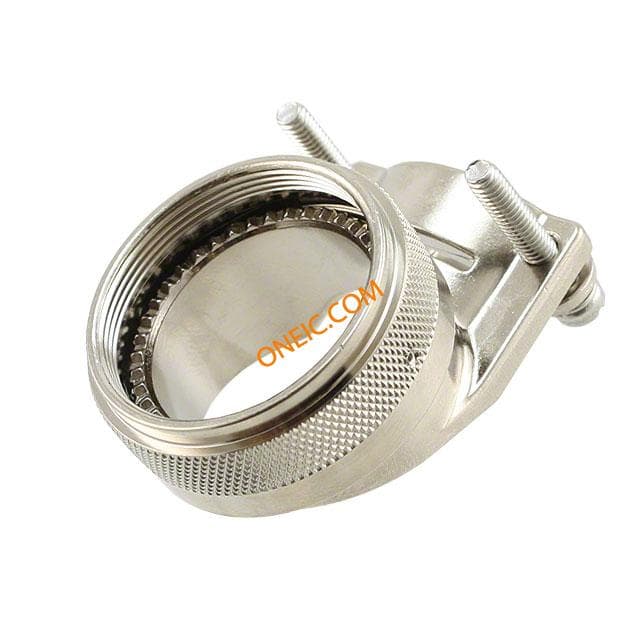

A8504939S23N
Amphenol PCD
Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, 90deg, SL, Nickel, Size 23 STRAIN REL 90 DEG SL SHELL SZ 23
D38999/20MH53PN
amphenol
Conn MIL-DTL-38999 Circular PIN 53 POS Crimp ST Wall Mount 53 Terminal 1 Port CONN RCPT 53POS WALL MNT W/PINS Circular MIL Spec Connector 53P WL mnt pin sz 23 CONNECTOR, CIRCULAR, SIZE 23, 53WAY
D38999/24MH53PN
amphenol
Conn MIL-DTL-38999 Circular PIN 53 POS Crimp ST Jam Nut 53 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN RCPT 53POS JAM NUT W/PINS Circular MIL Spec Connector 53P JAM NUT PIN SZ 23 CIRCULAR, SIZE 23, 53WAY, PIN
D38999/20MH53HN
amphenol
Conn MIL-DTL-38999 Circular PIN 53 POS Crimp ST Wall Mount 53 Terminal 1 Port CONN RCPT 53POS WALL MNT W/PINS Circular MIL Spec Connector 53P PIN CRIMP WM Rcpt w/seal CIRCULAR, SIZE 23, 53WAY, PIN

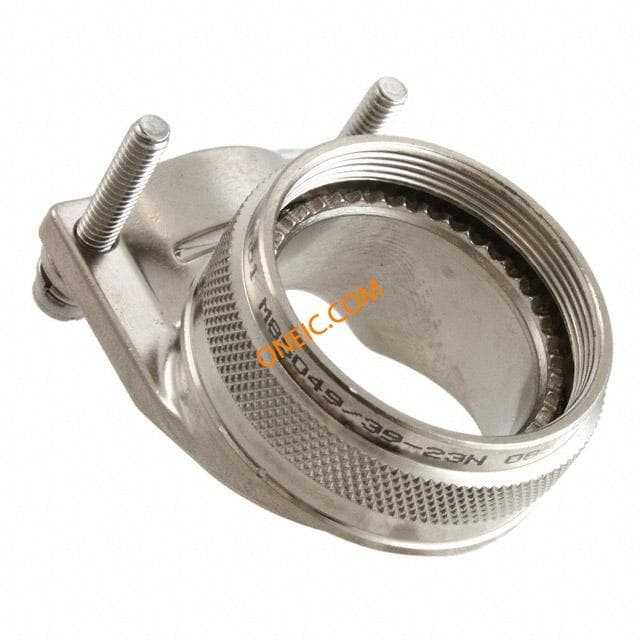

A850493923N
Amphenol PCD
サーキュラーミル 仕様張力緩和およびアダプター Backshell, SR, 90deg, Nickel, Size 23 STRAIN RELIEF 90 DEG SHELL SZ 23

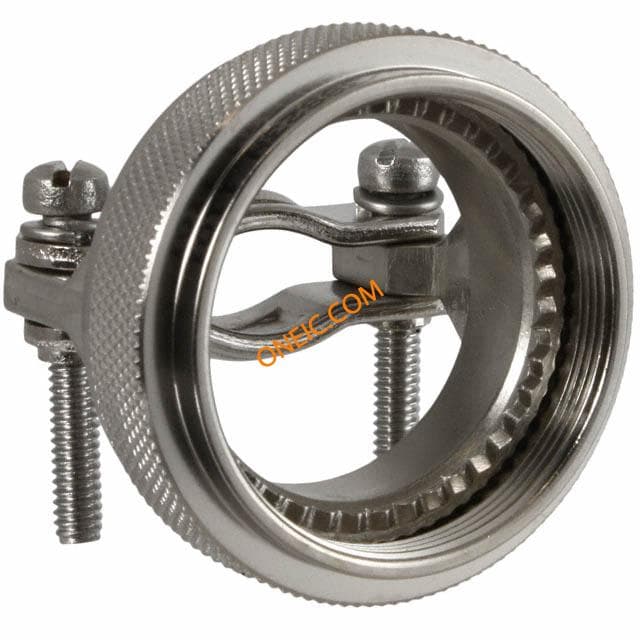

A8504938S23N
Amphenol PCD
サーキュラーミル 仕様張力緩和およびアダプター Backshell, SR, Strt, SL, Nickel, Size 23 STRAIN RELIEF STR SL SHELL SZ 23
