D38999/26MD19SB
| 制造商 | Amphenol Corporation |
| 描述 | Conn MIL-DTL-38999 Circular SKT 19 POS Crimp ST Cable Mount 19 Terminal 1 Port Circular MIL Spec Connector 19P STRAIGHT PLUG SOCKET MIL-DTL-38999 Series III Circular Connector CONN PLUG 19POS STRAIGHT W/SCKT CIRCULAR, SIZE 15, 19WAY, SKT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | In Transition | MIL类型 | MIL-DTL-38999 III |
| 海关税号 | 85369010 | 认证机构 | :MIL-DTL-38999 Series III |
电气参数
| 插入损耗 | B | 额定电压 | 600VAC, 850VDC |
| 最大额定电流 | 7.5 A | 最小供电电压 | 1800 |
机械参数
| 重量 | 0.001 | 包装方式 | Bulk |
| 屏蔽 | Yes | 外壳尺寸 | 15 |
| 导线线规 | 24,22,20 | 方向 | B |
| 外壳样式 | In-Line | 端接方式 | Crimp |
| 触点尺寸 | 19#20 | 触头类型 | 500 cycle socket contacts |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 外壳镀层 | Electroless Nickel | 连接器类型 | MIL-DTL-38999 Series III Connector |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 安装样式 | Wire | 外壳材料（壳体） | Aluminum |
| 连接器样式 | Plug | 插入件材料 | Hard Dielectric |
| 插入角度 | 15-19 | 本体材料 | :Aluminium |
| 外壳尺寸，MIL | D | 触头材料 | Copper Alloy |
| 端接样式 | Crimp | 第一触头极性 | Socket (Female) |
| 配接方向 | Self Locking | 触点数 | 19 |
| 接触件端接 | :Crimp | 位数 | 19 |
| 外壳尺寸-插件 | 15-19 | 衬套/护套类型 | Silicone |
| 外壳材料及表面处理 | Electroless Nickel | 接触镀层厚度 | 50µin (1.27µm) |
| 第一连接器安装类型 | :Cable | ||
产品信息
| 类型 | MIL-DTL-38999 Circular | 连接器性别 | PL |
| 系列 | TV | 产品子类型 | Plugs |
| 服务等级（或'使用等级'，根据具体描述） | electroless nickel plate (200°C), 2000 hrs. dynamic salt spray | 规格说明 | MIL-DTL-38999 |
环境参数
| 额定等级 | I | 机械寿命 | 500 |
| 防护等级 | Environment Resistant | 工作温度 | 200°C |
文档与媒体
相关型号

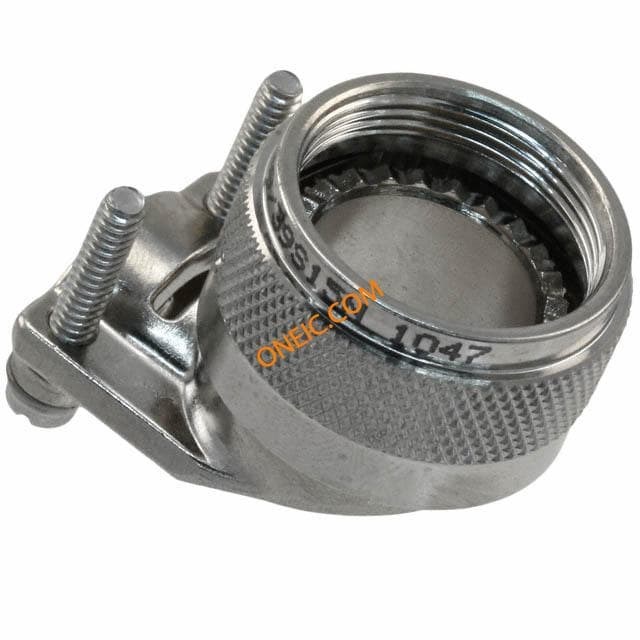

A8504939S15N
Amphenol PCD
Circular MIL Spec Strain Reliefs & Adapters Backshell, SR, 90deg, SL, Nickel, Size 15 STRAIN RELIEF 90 DEG SHELL SZ 15
¥84.1464
详情

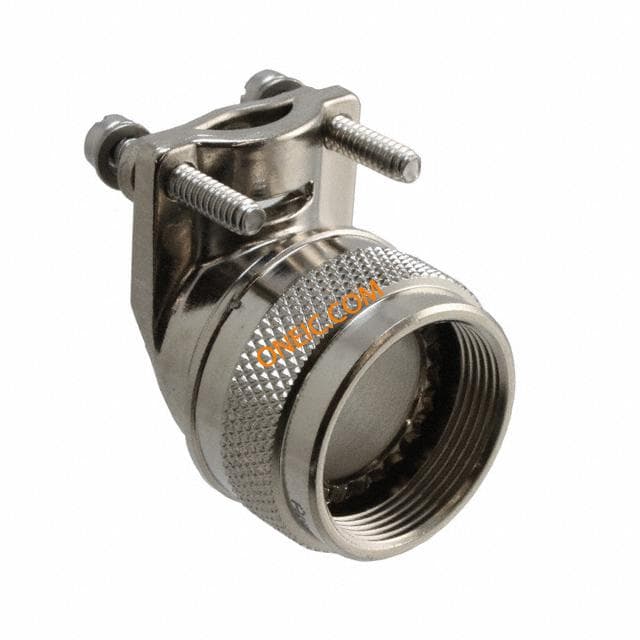

A850493915N
Amphenol PCD
サーキュラーミル 仕様張力緩和およびアダプター Backshell, SR, 90deg, Nickel, Size 15 STRAIN RELIEF 90 DEG SHELL SZ 15
¥56.0664
详情
暂无图片
615726
Astro Tool
CRIMP POSITIONER M22520/2-10
¥454.8960
详情

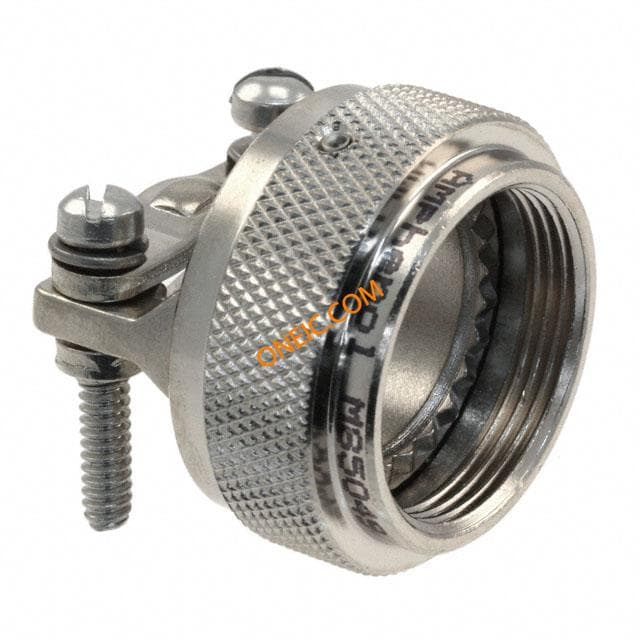

A8504938S15N
Amphenol PCD
STRAIN RELIEF STR SL SHELL SZ 15
¥64.2096
详情

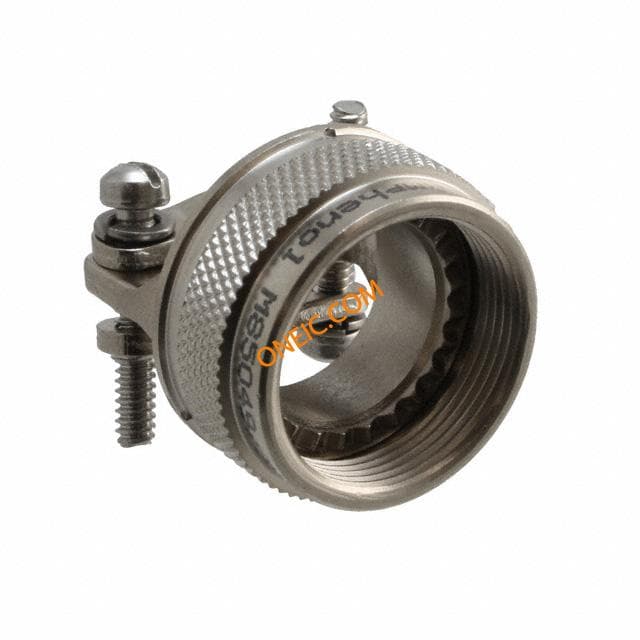

A850493815N
